此机试机发现，该机背光不亮。该机电源板型号是34006601。开机后测得，电源板有正常12V电压输出，故障可能在由UF901（FAN7530）组成的PFC电路或在由U701（NXP2071）组成的背光电路中。

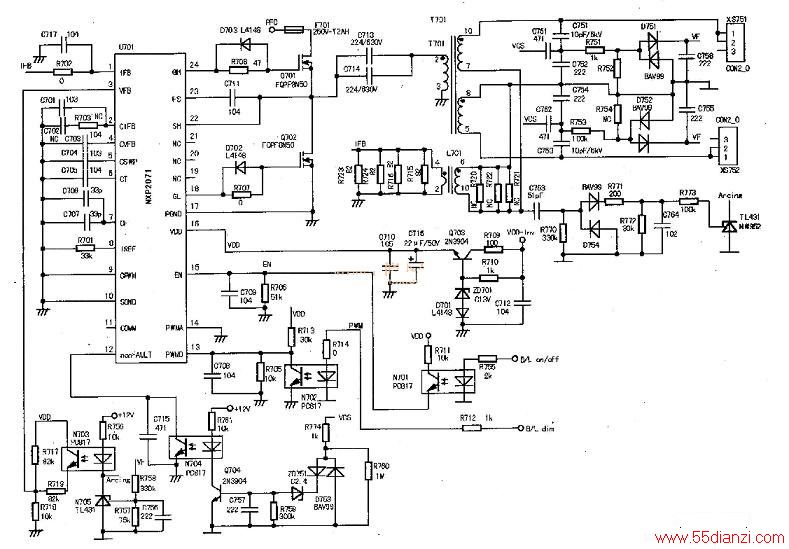

一拆下电源板进行单独检修，由于没有主板送来的开机信号和背光开／关和亮度信号，也没有液晶屏的灯管作为负载，于是先短路PFC芯片的供电管Q953的c、e极，让PFC电路工作，测得PFC电压为380V，正常。接下来，强制启动背光驱动电路，如下图所示，分别短路光耦N701、N702的③、④脚，以启动背光驱动电路，并把背光亮度信号调到最亮；短路光耦N703的①、②脚，以断开过流保护电路；短路光耦N704的①、②脚，以断开过压保护电路。
通电试机，测得U701的22脚电压为0V，这说明背光电路没有工作。再测16脚电源电压为16V，15脚电压为10V，均正常，这说明U701的工作条件均具备，判断U701已损坏，换新后通电试机，听到有“吱吱”的高压声，这时测得22脚电压约为180V，正常。由于没有灯管做负载，不能长时间试机，将电路板装机上电，故障排除。
