此机有图有声，但光栅很暗；将亮度值调到最大值100时亮度略有增加。

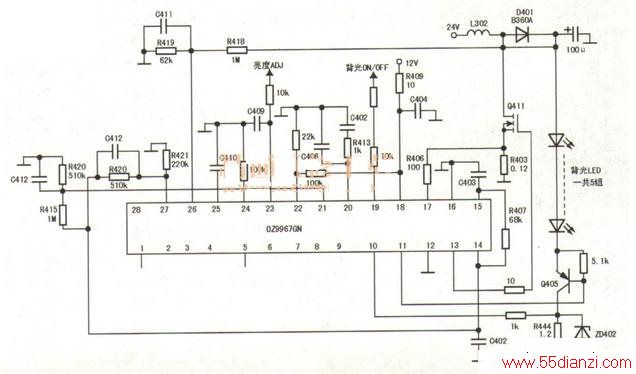

该机采用LED背光，控制芯片是OZ9967GN，电源、背光一体板型号是5800 -P32EXM -0200。测得24V供电正常。在亮度从0～100的变化过程中，调光信号ADJ的直流电压在1.35V ～3.3V之间变化，这说明主板输出的调光信号正常。该板上有“UT34V级MAX250mA”，字样，说明该背光驱动电路输出的直流电压为34V，最大输出电流为250mA。按实物绘出相关电路，如下图所示（实有5路LED灯串，图中只绘出了一路）。
Q411和L302 、D401组成升压电路，把24V电压升高到34V供给LED灯串。测得D401负端电压为23.8V，说明升压电路没有工作，经查D401已短路。该管采用贴片封装，型号是B360A，由4只二极管并联组成。拆下这4只二极管分别进行检测，发现其中一只短路。B360A是肖特基二极管，最大电流为3A、耐压60V。原机用4只并联余量很大，现只用余下的3只并联后开机，光栅亮度正常。
