TCL王牌2910DZ彩电开机时图像正常,几分钟后屏幕无光栅

TCL王牌2910DZ彩电开机时图像正常,几分钟后屏幕无光栅

点击数:7734 次   录入时间:03-04 12:02:40   整理:http://www.55dianzi.com   无光-亮度-光栅异常

  TCL王牌2910DZ彩电开机时图像正常,几分钟后屏幕无光栅,关机后再开机又正常,几分钟又无光栅,且故障出现的时间越来越短。

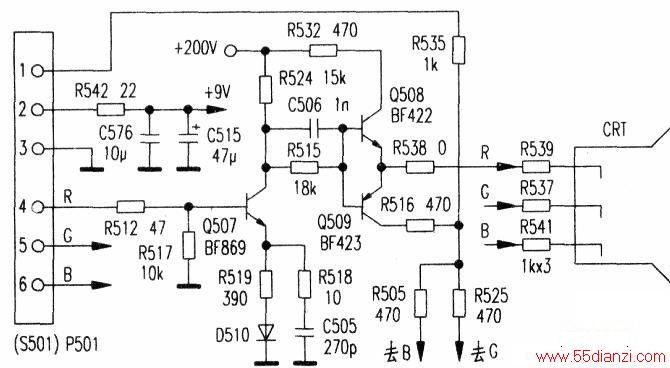

  经查视放管Q509(型号BF423、PNP管)烧坏(见下图),因无此型号而用普遍管A1015代替。

  本机共采用了三对NPN(BF422)、PNP(BF423)组成对管,作为R、G、B视频放大,该对管的技术指标为:Vceo≥250V,ICm≥0.1A,ft≥600MHz。视放级电压为200V,每管分担电压应在80~100V,因此不能用普通管代用。这六只视放管中只要有一只损坏,都将引起TDA8841(18)脚(消隐电流输入)电位异常(正常值为7V左右,异常时为2.8V),使得IC201(21)、(20)、(19)脚(R、G、B输出)电位降低(正常时为3V左右,异常时为1.2V),造成屏幕无光栅。用原型号管更换Q509后,故障排除。
