长虹LT2012型液晶彩电屏型号为HT201V01-101、主板板号为JUJ7.820.135),开机背光亮,灰屏有伴音,遥控键控制正常。
据上述现象判定,CPU工作正常,背光、伴音电路正常,要怀疑的是主板到T-CON板的TTL信号、上屏电压和T-CON板的DC-DC芯片输出的各电压有异常。测T-CON板上屏电压、VON,VGH、VOFF、AVDD、DVDD等检测点电位均正常,VGH也有正常波形,唯独主板通过扁平线连接到T-CON板的TTL信号各电压均为0V,于是脱开此扁平线与T-CON板的连接,测主板侧TTL信号还是为0V,此时可判断此机故障与主板无输出TTL信号有关,与T-CON板和屏无关。

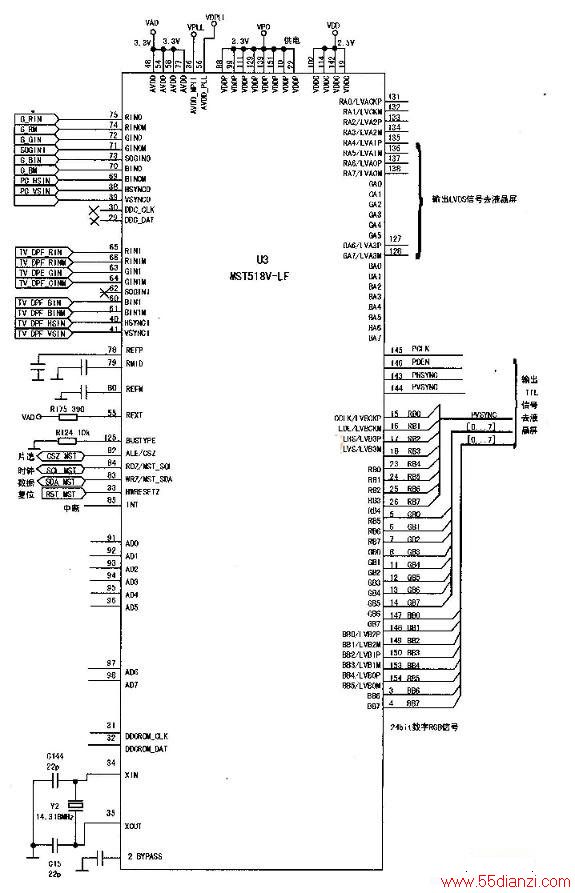

查看这主板,显而易见的是两块大规模集成芯片、(TDA15063H和MST518V-LF)。TDA15063H主要处理中频解调、视频解码、行场小信号和伴音等,还带有MCU功能。MST518V-LF主要用作A/D转换和格式变换,去T-CON板的TTL信号正是由MST518V-LF这个芯片输出的。通电后,手摸TDA15063H和MST518V-LF,前者很热,而后者感觉有点凉,于是怀疑MST518V-LF芯片没工作,准备检测该芯片各供电、复位、晶振、SCL、SDA、片选电压。该芯片的供电引脚有19、102、114、142引脚的VDDC,10、22、88、99111、129、139、151引脚的VDDP,48、54、58、77引脚的VAD,36引脚VPLL,56引脚的VDPLL,55引脚的VAD,检测后发现3.3V、2.5V均正常,33脚复位信号由TDA15063H开机时候提供一个0V电压,关机瞬间上升到1.13V,为下次开机复位做好准备,通过开机和关机对该引脚的测量也属正常。晶振频率是14.318MHz,测量34脚晶振输入端电压为1.47V、输出端电压为1.65V,晶振两端有压差,按平时的经验一般说来已经起振。用岩崎SS-7804表测35脚有14.318MHz频率的晶振波形,34脚测不出14.318MHz频率的波形,于是代换了一个同频率的晶振,故障顿时消失,以为修复成功,但关机再开机又恢复原样。相关电路见下图。

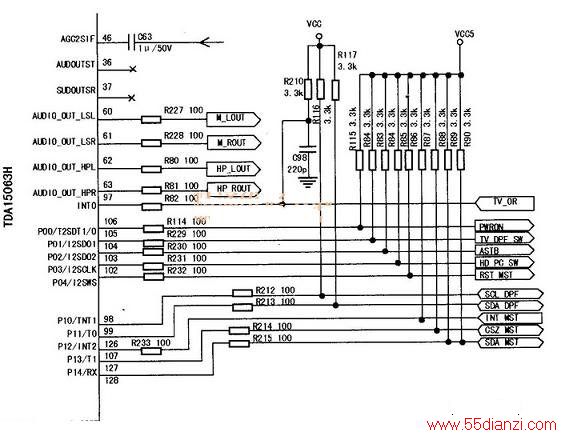

难道还有其他原因造成该芯片没有24bit信号输出吗?苦思冥想后又把晶振复原,再去查82、83、84引脚组成的三线串行总线系统,经过测量发现82脚电压为0.9V、83脚为4.59V、84脚为2.4V,显然84脚SCL电压偏低,正常应是4.5V左右。该引脚通过上拉电阻R90与VCC5相连,MST518V-LF的84脚通过100Ω电阻R215与TDA15063H的128脚相连,途中经过4个过孔。断电测量MST518V-LF的84脚和TDA15063H的128脚阻值已经变大到6.5MΩ,正常是100Ω,而R215阻值正常,无疑是这一段几个过孔出了问题。从MST518V-LF的84脚顺藤摸瓜找寻,终于在离R215最近的一个过孔发现接触不良,用细铜线穿过该过孔并焊接后,故障彻底排除。
