此查此机声音正常，黑屏问题一般在背光电路。测得背光驱动板上的24V输入端的电压为0V，并测得该输入端对地没有短路现象。

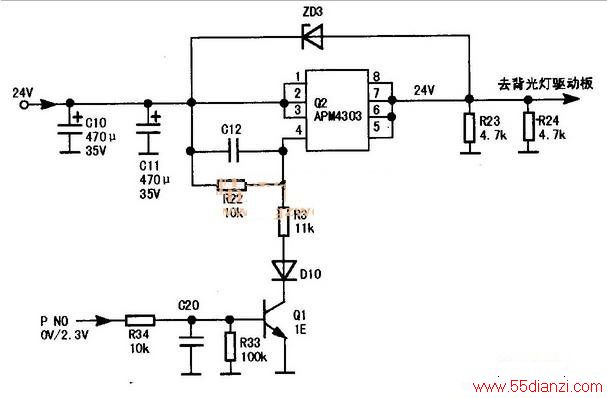

接下来检查电源板上的24V转换电路，如下图所示，测得P沟道场效应管Q2 （APM4303）的⑤～⑧脚（输出端）电压为0V，但Q2的①、③脚（输入端）电压为24V（正常），这说明Q2处于截止状态或者其本身已经损坏。测量Q2的控制端④脚电压，在待机和开机状态下基本无变化，均为24V（正常时，待机状态为24V，开机状态为20V）。测得PNO端口的电压在待机时为0V，开机时为2.3V，均正常。检查R34（10kΩ）、C20、Q1（1E）、D10、R3（11kΩ）等均无异常。最后在测量Q2的④脚与①～③脚之间的在路电阻值时发现其阻值只有600Ω左右，偏小，据此判断Q2的④脚与①～③脚间存在漏电现象，使Q2的④脚始终保持有24V电压，从而不能让Q2导通。
拆下Q2检测却是好的，怀疑Q2焊盘铜箔线之间漏电，经检查确是如此。Q2的④脚铜箔走线夹在其①～③脚和⑤～⑧脚之间，距离极近，用来固定Q2的粘胶又刚好粘在④脚和①～③脚的铜箔线上，漏电根源应在这里。小心清除粘胶，并用锋利的小刀将Q2焊盘里的铜箔走线缝隙刮深一点，直到Q2焊盘的④脚和①～③脚在路阻值升至10kΩ时为止。焊好APM4303，长时间试机，故障不再出现。
