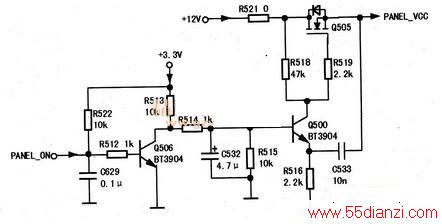

根据维修经验，显示屏为白屏，显示屏供电电压丢失的可能性较大。而本机芯显示屏的供电是通过LVDS插座的P501的①～④脚传递给逻辑板而实现的。测插座P501①～④脚电压果然为零（正常为＋12V），此电压由Q500输出，见下图、P5011以4脚电压的供电过程是：开机后，电源板送出的＋24V主电压经DC/DC转换块U100（MP1593DN）变为＋12V，其主控芯片U500的E6（PANEL-ON）端子输出低电平；使Q506导通→Q500导通→Q505（PNP型场效应管）导通升对P501①～④脚提供＋12V电压。顺便说明，本可只用一只控制管Q506或Q500就可实现对Q505的导通或关断控制，但由于在开机瞬间电压的不可控性，U500的EMPANEL_ON）端子输出的电平可能有不确定性，这样就会使Q500在不受控的情况下导通，从而出现显示屏提前供电的不利情况。而在Q500的前面加了Q506后，只有主控芯片U500的E6端子输出了正常的低电平时，Q500才能导通，从而可避免上述现象的发生。接下来对这部分电路进行检查，发现主控管Q505的S极有＋12V电压，但D极却没有，最后查出是控制管Q500b-e结已开路。更换Q500后开机，图像出现，故障排除。
