此故障是由驱动电路或有灯管损坏，引起保护电路动作所致。因有部分电路及灯管好，故开机时会被瞬间点亮。分析可知，只要有一路输出有故障，保护电路都会动作。出现这种故障现象时，应重点检查功率管、升压变压器及过电压保护、过电流保护、稳流检测等电路元器件。

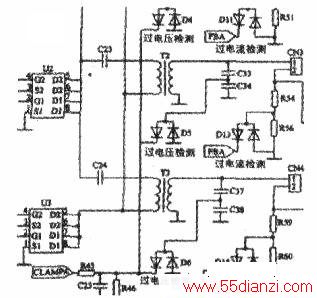

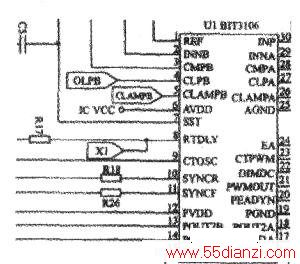

开机，在保护前的瞬间测量U1的⑤、26脚外部过电压检测电路，D4~D6整流输出的电压瞬间升到2.5 V以上，由此判断过电压保护电路启动。在D4~D6检测输出公共端对地接一只100Ω电阻后，开机灯管点亮，但发现与CN3相连接的一只灯管不亮。由于该灯管损坏，造成高压变压器T2输出电压升高，导致过电压保护电路启动。另外，由于该灯管无电流，电流平衡检测电路也会启动保护。更换该灯管后，故障排除。详见下图所示。
