海信TLM32E29液晶电视采用电源二合一板，型号为1459。
上电后，电源输出+5V待机电压供给主板，主板得电后由CPU发出开机指令，输出高电平开机电压供给电源板，电源板在接收到主板送来的ON/OFF开机电压后，输出+12V电压供给主板和高压板，整机进入工作状态。
首先直观检查电路板未见有明显损坏，保险丝也完好，证明没有严重短路的元件。
测量+5v待机电压为ov，PFC工作电压为298V，测量PFC电压调控芯片FAN7530⑧脚VCC电压为0V，证明PFC电路因失电而停止工作。

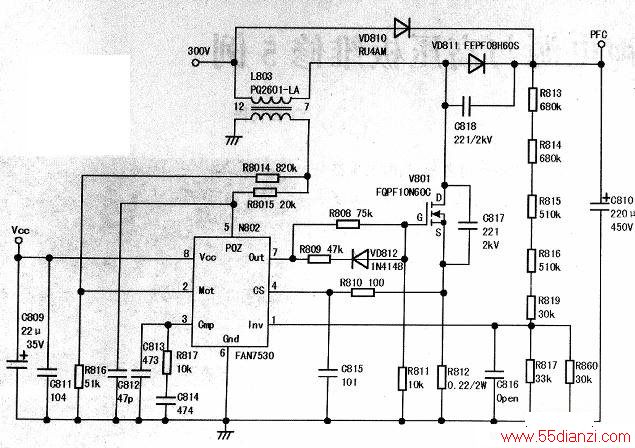

检查+5V产生电路，测量V802源极电压为298V，栅极电压为0V。断电后泄放掉PFC滤波电容C810上的电压，用电阻法在路测量主开关电源控制芯片FAN7602B各脚对地阻值，发现①、②脚接近短路，说明该集成块已经损坏。继续检查，发现PFC电路中取样分压电阻R817～R819均已断路，如下图所示。
网购贴片FAN7602B，谁知网店疏忽给发了一块直插的，没办法只好按照管脚排列焊好，用热塑胶固定，同时更换R817～R819，检查无误后接上假负载试机，+5V电压正常；连接好各个接插座开机，屏上出现海信图标。谁知在出现图标后就黑屏，关机后再开机仍是这样。测量+12V电压正常，这说明高压控制电路也有问题，用热风枪焊下FAN7313，换上一块好的开机，一切正常。
