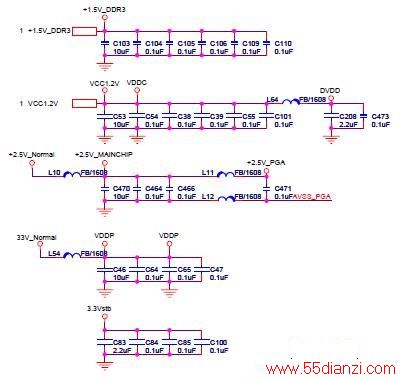

检测此机主板各个重要供电输出端子,当检测到VCC1.2V的输出电解CA13时,发现无电压输出、检测输入电感L6一端12V另一端0V,判断电感断路,更换后故障排除。 故障分析MST6I78无内核供电,致使整机无法工作。下图为6I78的供电图,共有5组电压,缺一不可。
本文关键字:海信 三无故障,维修资料 - 电视机 - 三无故障
