220V LED灯发光管不亮

　　该灯由60只LED发光管组成，这种灯属于冷光源热量低、光色好，晚上玩电脑时照明很合适。可用了没几天却突然坏了。于是将其剖析一下：

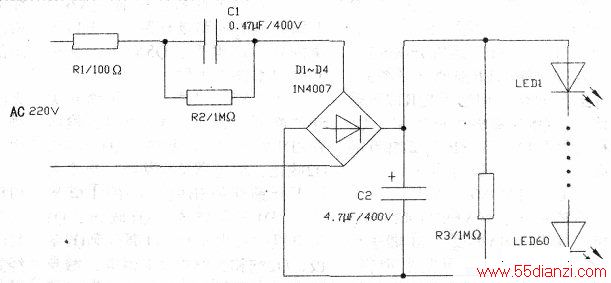

　　先用小刀沿着灯头粘接面小心地划歼，分离后看见LED发光管安装在单面敷铜板上，是按照渐开线分布的，且60只LED发光管是串联结构，电路板比较小巧，用热缩管套往后埋在灯头的空闲处。乍看工艺还可以。又用小刀切开热缩管并测绘出了电路（见附图）。

　　用万用表测量C2两端有近300V直流电压，说明供电部分没问题，故障在LED串联电路上。于是用数字万用表200Ω挡红表笔接LED发光管正极，黑表笔接LED发光管负极后逐一测量。当两只表笔接触发光管两端时该管就会点亮，最终测出了一只没有点亮的发光管。找到一支淘汰的LED手电筒。用它土面的发光管代换后将其修复。
