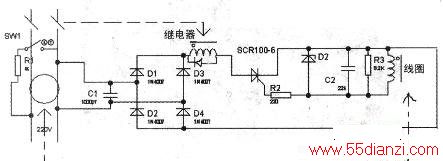

该漏电开关功能比较齐全,有短路、漏电保护。 为了便于检修,根据实物绘制了原理图,如附图所示。继电器线圈两端的保护二极管由笔者加注。 此电路原理并不复杂,主要元器件为一只单向可控硅(单向晶闸管)和一个继电器。检查继电器的触点没有粘连,稳压管D2也正常,怀疑可控硅损坏。焊下后测量果然击穿,换一个同型号的可控硅后通电,一通电就眺闸的现象消失,按动测试开关,继电器“啪”的一声跳闸,又进行多次测试,漏电开关都能正常工作,故障排除。
