电脑CPU风扇的检修思路

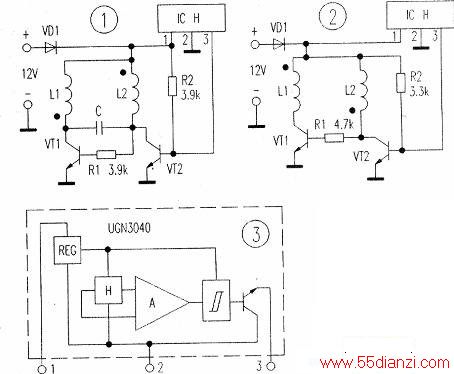

　　计算机CPU风扇的典型电路如图1、图2所示。风扇叶片内框安装有软性四极磁环，这部分是转动部分，印刷板和绕有两组线圈的铁心为固定部分。因此，该电机为旋转磁极式电机。通人直流12V、0.05~0.09A电源后，电机就能驱动。其动态过程是，电流的换向控制由三端霍尔开关集成电路lC担任，其内部框图如图3所示。当IC表面有某磁极的磁场通过时，霍尔电路工作，霍尔电流经放大、整形后，驱动③端，使其呈低电平，VT2截止，VT1导通，L1中有电流流过，铁心被磁化成N极而旋转：当磁环和叶片转动180度后，IC表面上的磁场极性改变，使IC的③端呈高电平，VT2导通，VT1截止，L2中有电流流过，铁心被反向磁化成S极，使磁环和叶片继续旋转，这样在外磁环不断变换极性和IC③端电平的不断推动下，散热风扇高速平稳旋转，常见故障有：
　　
　　1．发声抖动：由于风扇处于高速旋转状态，一旦转轴与轴承间润滑不足，极易造成磨损，使两者的间隙增大，造成抖动发声。因此在噪音发生初期，应拆开风扇，先用毛刷除尘，并用酒精清理风干后，在转轴与轴承间适量滴人润滑油，一般都能排除抖动噪声。
　　
　　2．不能旋转：先用万用表测量图中两线圈L1、L2有无开路，如有则应用电烙铁小心焊好；然后检杏三极管、电阻等有无损坏和脱焊，如有应更换同型号元件或补焊。如果保护二极管VD1损坏，当电源反接时会烧坏1C，过高的电压冲击也会损坏IC。判断IC的好坏可用万用表直流电压挡测量其③脚对地电压，用手缓慢转动风扇叶片，若⑨脚电压在OV到0.7V之间作周期性变化，则属正常。若无变化，则IC已损坏，可用市售的UGN3040代换。
