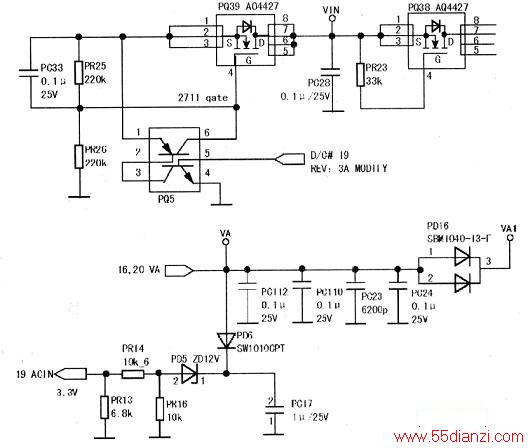

拆机后检查，没有发现明显损坏的地方，于是对照图纸一步步排查。首先测量公共点，测得公共点导通管PQ39输出电压为8V，正常，电路如上图所示。再测量ACIN信号输出电压为3.3V，正常，电路如下图所示。

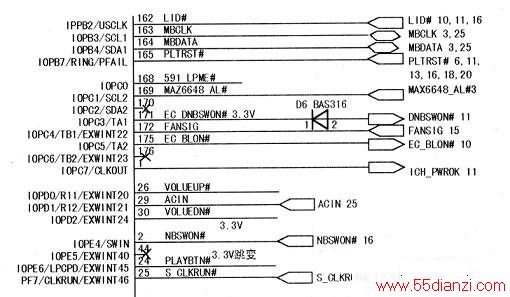

继续检查，测得EC芯片有3.3V的工作电压，EC芯片的RSMRST#信号也有3.3V输出电压，于是再测量开关控制到EC芯片NBSWON#信号，有3.3V左右的跳变电压，但测量到EC芯片到南桥的开关信号DNBSWON#的二极管D6-端有3.3V电压，另一端却为0V，相关电路如下图所示，由此可以判断是南桥芯片没有工作。检查南桥芯片时，测得INTVRMEN#信号一端有3.3V电压，但另一端却为0.24V，因此决定先更换南桥芯片。

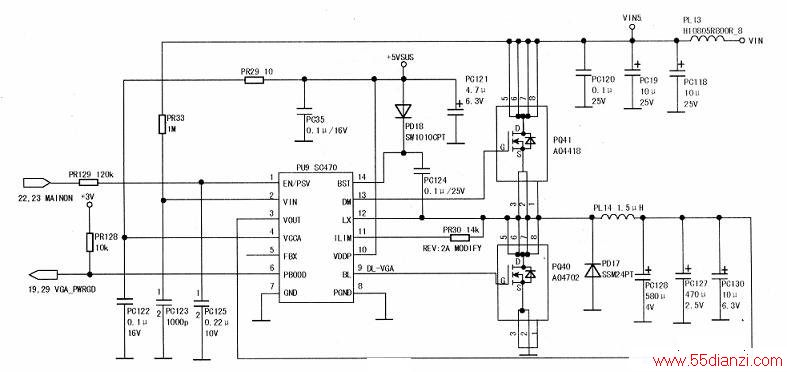

更换南桥后，通电试机，开机瞬间有零点几安电流，然后又掉电。认真检测，发现PL14没有输出电压，如上图所示，NWDD显卡供电也没有。仔细分析电路测量PU9的各引脚，发现PU9的⑩脚只有1.8V电压输出（正常为5V），于是决定将PU9的⑩脚飞线到下图中的PQ33的第④脚，然后通电试机，不再掉电，故障排除。
