接上可调电源，显示电流为OA。拆机查看，该机为华硕代工的，板号为1015P REV-1.3G。
首先，测量主板电源插头到主板上的接口是否完好，能否正常连通。经查，主板插口上正极有19V电压，表明正常。

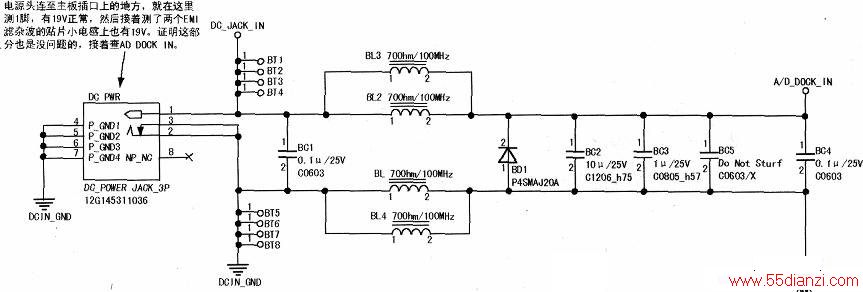

如下图所示，电源插头连接至主板插口上，测量①脚有19V电压，表示正常。然后测量两个EMI滤波的贴片小电感，上面也有19V电压，说明这部分也是正常的，接着就需要检查A/D_DOCK_IN信号。
如上图所示，A/D_DOCK_IN信号分为三路，其中一路经过两个复合型MOS管：PQl (EMB24803G)、PQ633( 2N7002),起保护隔离管作用。PQ1为两个P型MOS管，要想导通这两个管，PQ633的①脚一定要为高电平，也就是P_AC_APR _UC_10这个信号为高电平才会使PQ633导通接地，形成Vmid( Vmid是A/D_DOCK_IN信号通过PQ1二极管过来的电压，为18,7V左右）这个分压点，分压后该点的电压为PQ1的①脚18.7V电压的一半，才能完全使两个隔离管导通；另一路，AD_DOCK_IN来到了充放电IC PU1A的第④脚ACIN，它是AD_DOCK_IN通过两个电阻分压而来的，经计算这里的电压应为1.74V左右，实际测得为1.74V，正常，第⑤脚是ACOK信号，如下图所示。

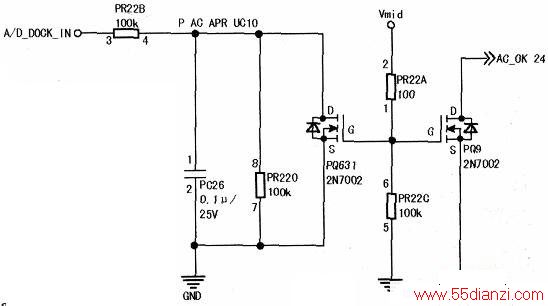

由于PQ633是N沟道的小MOS管，其G极也就是其①脚的信号要为高电平才能使这个管子导通，使两个隔离管完全工作。如果没有保护隔离，那该点电压应为低电平，因此需检查P_AC_APR _UC_10信号。该信号为高电平时，才能导通Q633，要让其为高电平，就必须使PQ631这个N沟MOS管截止。实测PQ631的G极电压为0.7V（先不管这个电压是否正常，决定先更换PQ633试试），换新后接可调电源，待机电压还是0V，看来P_AC_APR_UC_10点没分压，或分压出来的电压不足以导通PQ633，因此可以判断为PC26短路，或者两个分压电阻有问题，如下图所示。
由于换不到104的排阻，于是找了103的排阻换上去，再接上可调电源，待机电流恢复正常，接屏显示等组件，试机，启动正常，故障排除。
