此机检测发现可以加电但是屏不显示，测电流在0.9A～1.15A之间跳动。
安装上MINIPCIE诊断卡不跑代码，判定机器可能不支持这个诊断卡，根据平时的维修经验初步判断是显卡虚焊了。取下主板测量关键点电压都正常，BGA加焊显卡后加电试机故障还是一样，取下显卡重置了锡球电脑还是不显示。

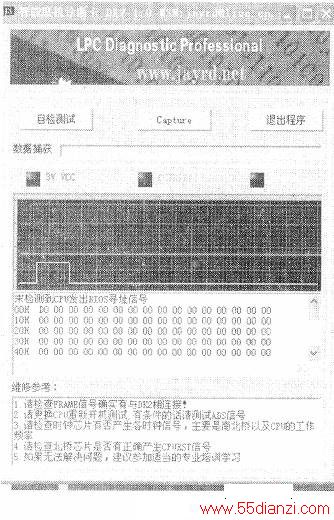

同时，一客户也送修一台联想G450笔记本，检测发现情况和同行送修的笔记本上电情况差不多。安装上DK2诊断卡，接上MINIPCIE开机测试，发现客户这台笔记本也不支持DK2诊断卡，如下图所示。

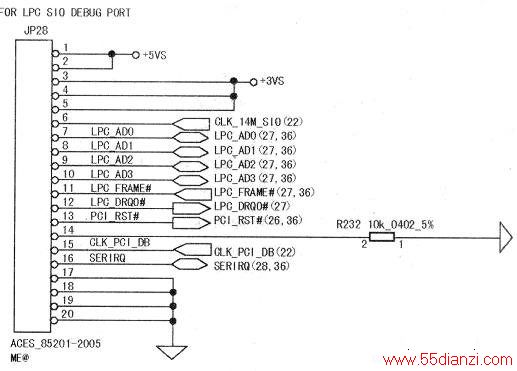

G450型笔记本的主板板号是LA-5081P，分析发现这个主板上留有诊断接口JP28，接口电路如下图所示，具体是在机器的触摸板下面。
DK2诊断卡的连接线20C适用这个接口。焊上这个20C后开机发现机子还是不能跑出代码，从上图中可见CPU有发出BIOS寻址动作。进一步量测DK2-20C连接线和主板上的3.3VCC、GND、D3、D2、Dl、D0、LPCRST、CLK信号通断，发现CLK信号不通过时钟芯片，这个线路上的R700在主板上省掉了，如下图所示。
R700(33Ω)就在时钟芯片的18PIN的右上肩处，测试时直接连上即可。连上R700后开机测试，DK2终于跑码。
没有加内存条跑码为“E0”，加上内存条后跑码为“55”。
通过DK2诊断卡轻易判断出BIOS是否为PHOENIX版本，但凡取下内存条跑码为“EO”则BIOS都是PHOENIXBIOS，或与之兼容。
同样的办法再检测同行送修的G450笔记本，开机跑码为“C5”，此时应测USB端口电 压，先刷BIOS，再换南桥。测量发现左边两个USB供电短路了，取下端口边的电容C443电路就不短路了，表明C443击穿。取下C443后开机测试，恢复正常。
客户送修的G450笔记本也是同样的问题，取下C443开机亮屏。
