采用由集成块C1316C组成的功放电路板，板上设有音频输入端子（与主板的音频输出插孔相连）、音频输出端子（与2W/8Ω喇叭相连）、音量调节旋钮（改装时将其调至最大，改由电脑控制音量）、12V电源供电端子。首先用独立的12V稳压电源给功放板供电，将主机音频信号送人，从喇叭中发出响亮、清楚的声音。于是将其置于主机内，12V电源电压改由ATX开关电源的剩余端口获得（不用再另备电源了）。重新通电后播放音乐，根本听不到音乐声，只有嘈杂的干扰声，这是怎么回事呢？
将功放板的音频输入插头从主板上拔出，插到录音机的耳机插孔中获得音频信号，喇叭居然放出响亮的声音。也就是说，当用外接独立电源时功放板能将主板音频信号放大；当用主机内ATX电源供电时，功放板只能将来自其他设备的声音信号放大，而不能将主板的音频信号放大。这究竟是什么原因呢？
仔细琢磨，功放板与主机之间有两个地方相连，即信号输入及电源引线。难道是由于主板与功放板共用同一电源，造成输入的交流音频信号经电源引线返回开关电源内部（稳压源内阻可认为是零）而被短路，还是由于开关电源的高频信号串入功放电路将输入信号遮蔽？

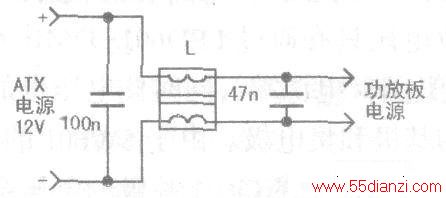

从功放板能放大录音机信号看，笔者认为主要原因应是前者。决定在电源引线中串人互感滤波器（可从废弃的开关电源板上找到），如图所示，它使用两组线圈反向对绕在磁环上，使两组线圈产生的磁通互相抵消，以此达到滤除杂波作用。电感线圈具有通直流阻交流的作用，它能将左右两端电路的高频信号隔离而不发生串扰。接好线后重新开机，喇叭能放出清楚响亮的音乐了。最后将功放板装入塑料盒，安置在主机内软驱的位置上，喇叭固定在机箱背面。至此，改装成功。
