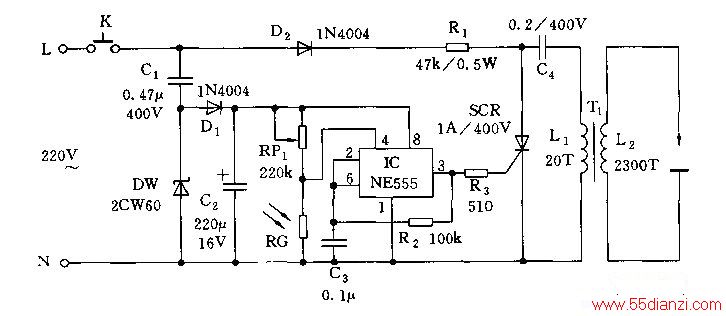

如上图所示，该电路的点火器是以555为核心，利用光敏电阻对火光敏感的特性，去控制555的复位端电压，使555自动起振或中止振荡，自动点火。
555和R2、C3组成无稳态多谐振荡器，当打开气阀开关时，自动将联动的开关K闭合，此时由于光敏电阻RG的阻值极大，4脚呈高电平，故一接通电源便起振，将SCR不断触发导通，使得C4不断通过R1、L1充电，又不断经SCR、L1放电，在变压器T1的次级感应出约10kV的高压交流电，该高压通过放电针打火放电，自动点燃气炉。之后，由于火光照射RG，使之呈低阻，则4脚呈低电平，振荡器被强制复位，停振，SCR截止。当炉火因种种原因熄灭，RG又呈高阻，4脚重呈高电平，555又起振，再次点火。
脉冲升压变压器是关键件，可采用U12磁芯，高压线圜L2用12英寸电视机高压包，L1用Φ0.5mm漆包线绕20匝。
