一款新飞落地式电暖扇，通电能加热，但是不能调温，也不能关断电源，需要用户拔掉电源插头。

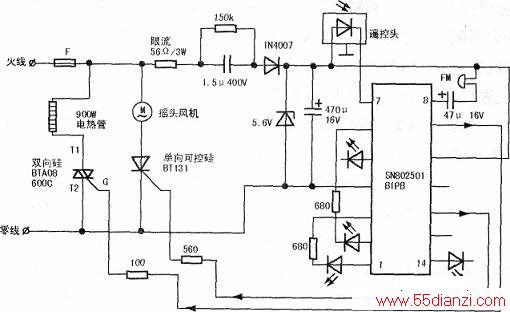

该落地式电暖扇属一款新型电暖扇，开／关及调温控制并未采用传统按键开关，而是采用厂家开发研制的新型电脑控制芯片SN8P2501B1PB，内部预置有全部控制程序，利用几个微动按键完成开／关、高温／中温／低温、摇头送热等控制功能。下图为根据电路板实物绘制的部分电路。
电路原理：市电火线端经保险F后分成两路，一路经U形电热管和双向可控硅与零线端构成加热回路；另一路经56Ω/3W电阻限流、1.5F/400V电容和150kΩ电阻阻容降压，二极管1N4007整流，470μF/16V电解电容滤波，5.6V稳压二极管获得+5V工作电源供MCU⑩脚，⑦脚输入遥控接收头信号，⑨脚、12脚分别输出加热控制和摇头电机控制信号，通过控制可控硅导通角的大小，改变加在电热管两端电压的高低，以达到自由调温的目的，该芯片还具有定时器功能。
本机故障经仔细检查后发现双向可控硅BTA08600C(8A/600V)T1与T2极间击穿短路，电路板焊点处变焦发黄，看来是加热使用时间太长过热击穿。考虑本机加热功率较大，原型号可控硅功率容量偏低，改用型号为BTA20600C(20A/600V）大功率可控硅代换，焊好试机，使用效果良好。
