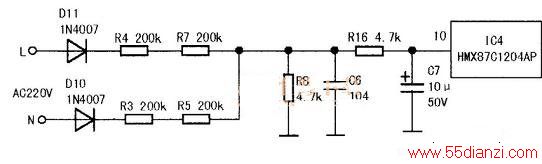

上网查得该型电磁炉代码“E3”表示电网电压偏低：实测市电电压正常，这说明该机的市电电压检测电路有问题，相关电路如下图所示。
AC220V电压分别经二极管D11、D10整流，再经串联电阻R4、R7及R3、R5与分压电阻R8分压后，所得直流电压再经电阻R16降压限流，电容C6、C7高低频滤波后加至单片机IC4（HMS87C1204AP）②脚。单片机据此信息来判断市电电压是否正常。
通电后，用47型万用表DC10V挡测量IC4②脚电压为0V，正常电压应为2.1V，由此说明市电电压检测电路相关元件损坏：断电，分别检测D10、D11、R3～R5、R7、R8、R16及C6、C7等元件，发现R16的阻值为无穷大，换新后故障排除。
