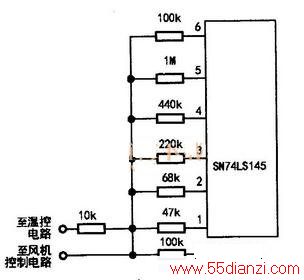

用万用表检测温度控制电路,发现故障挡位的基准电压过高(约2.9V),这样只有当热敏电阻实际检测到的温度远高于80℃标定温度时,温控电路才翻转为低电平,停止加热,进入保温状态。检查相关电阻阻值,如下图所示。发现SN74LS145①脚所接电阻异常,实测约200kΩ,比正常值47kΩ大许多。这样经SN74LS145集成电路译码后所得基准电压将远高于正常值。所以电磁炉不停地加热,无法进入保温状态,更换该电阻后试用,电磁炉恢复正常,故障排除。
