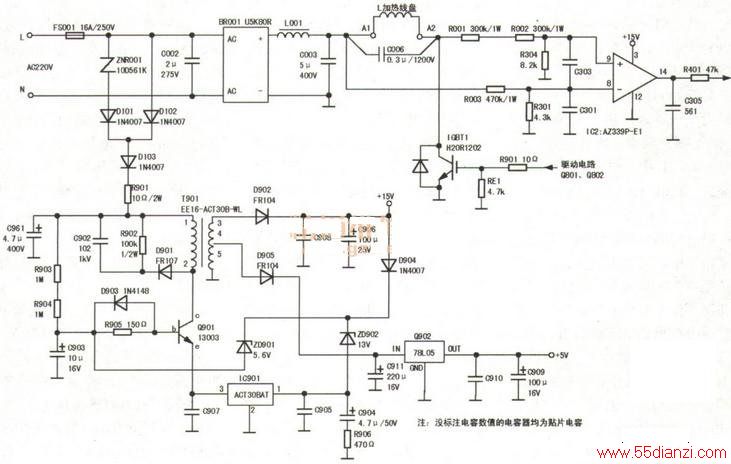

漏电保护开关跳闸，说明电磁炉有短路故障。该短路故障多发生在高压电源电路或高频谐振电路中，实绘相关电路如下图所示。拆开外壳，取出主板（型号：QF-DR2506-01C），检查保险管FS001烧断，用万用表检测抗干扰电路0002、滤波电容0003、谐振电容0006均正常，接着检测整流桥BROW及门控管IGBT1均击穿（短路）。更换BROW （U51K80R）、IGBT1（H20R1202）后，先在烧断保险管处串入一只60W/220V灯泡，接通电源，灯泡发光很亮，这说明电磁炉仍存在短路现象。于是检查IGBT1的G极分压电路及后续的驱动电路，发现分压电阻RE1开路，由此造成门控管推动电压升高，导致IGBT1击穿，从而殃及BRO01及FS001。更换RE1（4.7kΩ/1W）后再通电试机，灯泡不亮，说明电磁炉短路故障已排除。卸下灯泡，换上保险管（16A/250V）后，电磁炉正常加热，故障排除。
