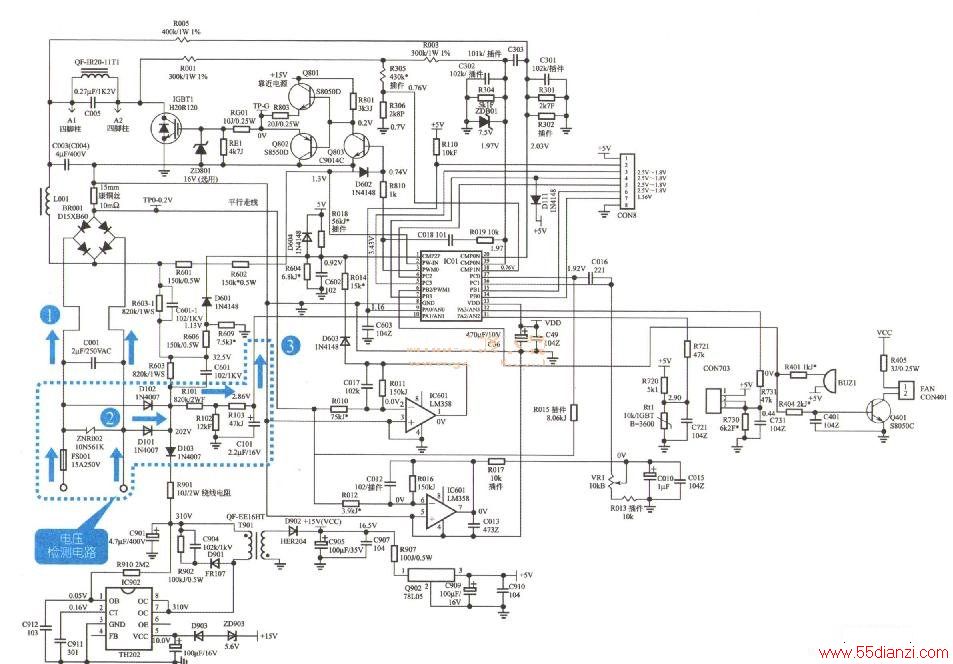

下图为海尔CH2005电磁炉电压检测电路，该电路主要由二极管、电阻和滤波电容等构成。
从图中可看出，输出的AC 220V供电电压，分为两条支路进行输送，其中一条支路送给功率输出电路中的桥式整流电路，另一支路经全波整流后送给电压检测电路，电压检测电路再将检测到的电压信号输送给微处理器MCU。
根据海尔CH2005电磁炉操作显示面板上显示的故障代码，判读该电磁炉的电压检测电路出现故障。
对电压检测电路进行检测时，应先对其易损元器件（整流二极管、滤波电容）进行检测。
（1）将电磁炉断电，将红黑表笔分别接在全波整流二极管D101的两端，检测其正反向阻值是否正常。
（2）由于在路检测时，会受其他外围元器件的干扰，此时的结果只能作为初步判断结果，如需要进一步判断，则需要对其进行开路检测。
（3）经检测二极管D101、D102均正常，再对滤波电容C101检测时，发现该电容的阻值接近0Ω，说明该电容短路引起的电压检测电路出现故障。
（4）更换故障电容C101，开机试运行，故障排除。
