美的MC-PSD16A电磁炉通电后操作显示面板指示灯亮一下即灭，风扇转动一会儿即停，按动操作按键无反应，无提示音，电磁炉不工作。

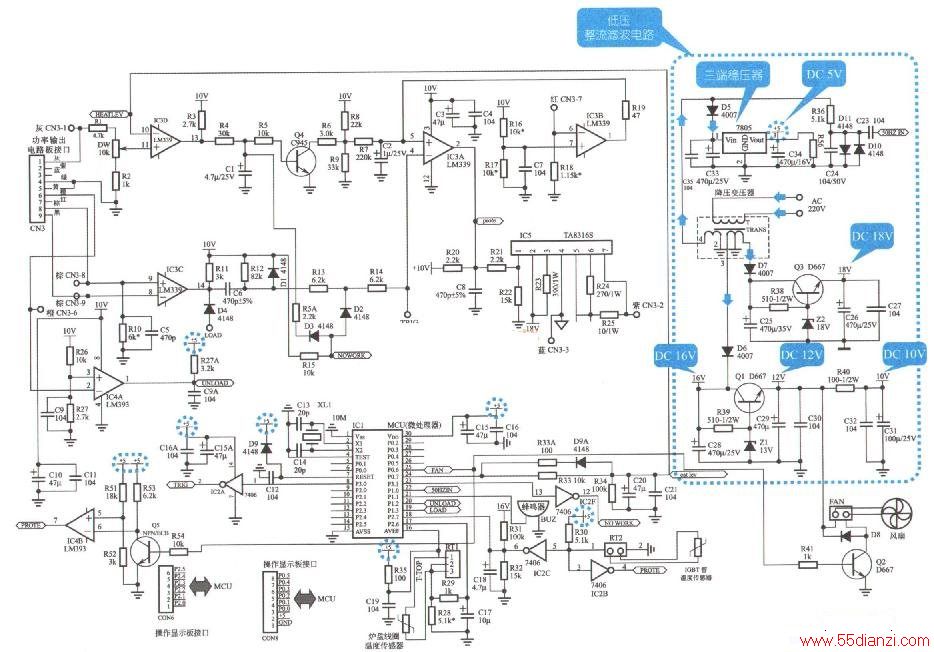

通过上述故障现象，由于指示灯亮、风扇转，但是不能接收人工指令，因此怀疑是MCU智能控制电路出现故障，对该电磁炉电路图进行分析，发现MCU智能控制电路是由DC5V供电，如下图所示，所以应先检测低压整流滤波电路中的DC5V稳压电路，以确保MCU智能控制电路供电正常，再对其他可能故障点进行检测。

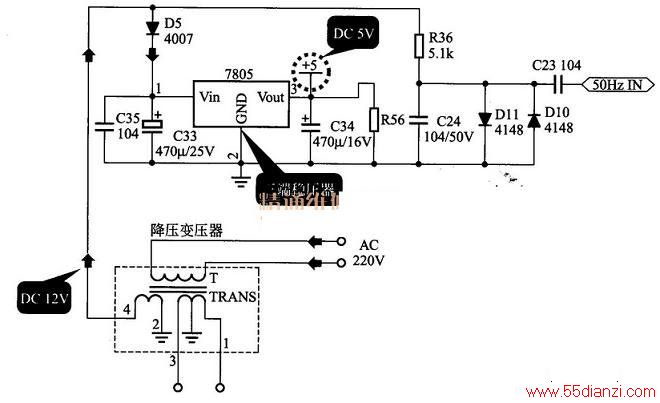

美的MC-PSD16A电磁炉MUC智能控制电路需要DC5V电压供电以外，还需要DC5V电压提供各种控制电压，如复位电压、温度检测电路控制电压等，因此需要先对供电电路进行检测。该电磁炉MCU智能控制电路的供电电路为低压整流滤波电路中的DC5V稳压电路，如下图所示，该电路由降压变压器变压器将AC220V电压将为10-20V的交流低压，由降压变压器的次级绕组输出AC12V电压，由整流二极管变成直流电压，再经5V三端稳压器进行稳压，输出稳定的DC5V电压。这个DC5V电压就是给MCU智能控制电路以及其他模块电路中所需要的电源电压。
（1）根据电路图在电路板上查找到DC5V检测电压点，经检测发现该检测点上没有5V电压，因此可以判断DC5V稳压电路有故障。
（2）DC5V稳压电路是由三端稳压器构成，输入端的12V电压则是由降压变压器输出经整流后送来的，检测是否有12V电压送入DC5V稳压电路。这个12V电压的检测实际上是对降压变压器的次级绕组和整流二极管进行检测。
电磁炉根据低压整流滤波电路结构的不同，采用的降压变压器也略有不同，通常有次级为单绕组的降压变压器和次级为多绕组的降压变压器两种，这两种降压变压器的区别在于次级绕组的不同。
（3）经检测发现降压变压器正常，有12V电压的输出，此时可以确定是DC5V稳压电路故障。
（4）三端稳压器是DC5V稳压电路的核心元器件，经过检测发现三端稳压器的输入端由12V电压输入，无5V电压输出，因此可以断定该三端稳压器损坏。
（5）更换故障的三端稳压器，开机试运行，故障排除。
