此故障说明机内存在严重短路现象，通常是整流桥堆击穿或IGBT管击穿，还会连带烧断保险丝。拆开面盖，取出电路板，观察保险丝却完好无损，其他元件亦没有炸裂迹象。用DT9205N型数字万用表二极管挡测量桥堆，红笔接负端，黑笔接交流端，显示值分别是“4.99”和“4.93”，交换表笔后显示的值分别是“4.97”和“4.96”，这说明桥堆是好的；再测量IGBT管的源极和漏极，显示值分别是“0.448”和∞，这说明IGBT管也没击穿，主电路不存在短路现象。

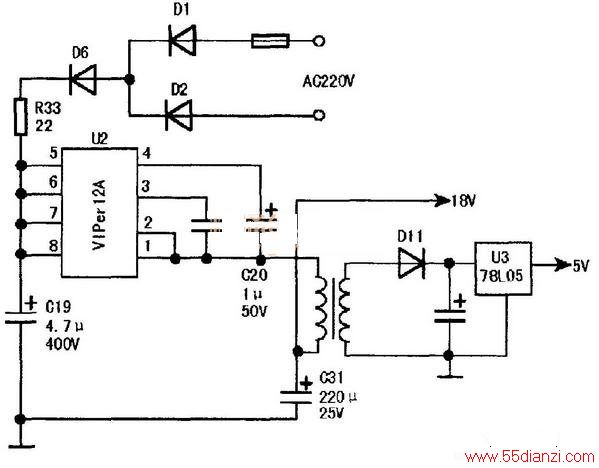

转向检查辅助电源电路，如下图所示。焊开电阻R33一端后加电试机，不再跳闸。在路测量U2（VIPer12A）的⑤～⑧脚对地电阻，并没有短路现象。怀疑滤波电容C19（4.7μF）有问题，拆下检查，已明显短路，换新后试机，故障排除。
