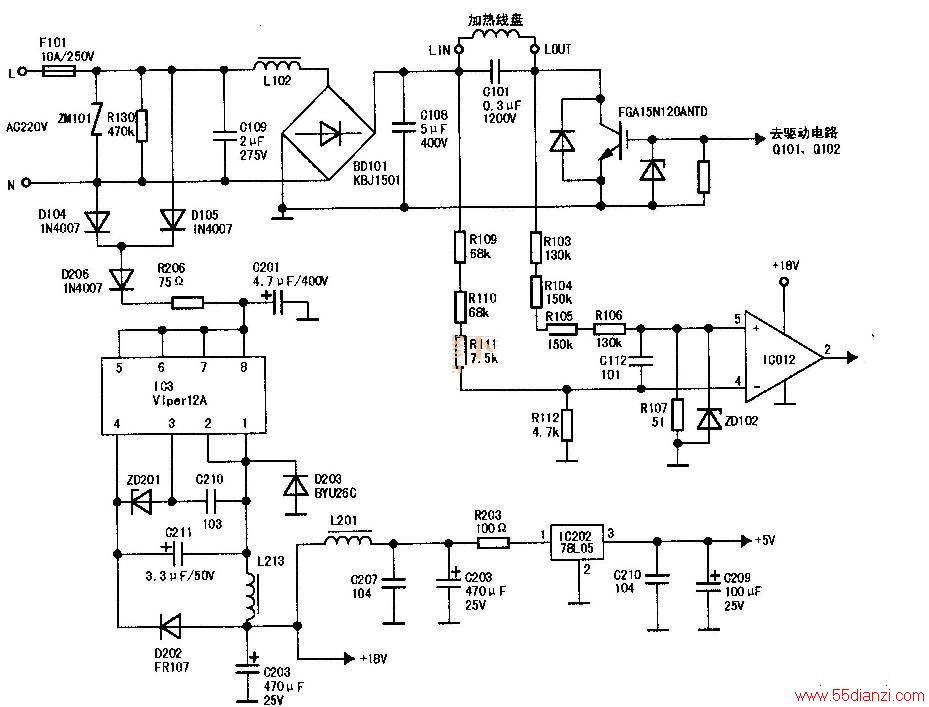

从故障现象分析，有显示信息，风扇运转和报警，说明低压电源电路正常。显示“E1”代码，其含义为高压电源电路欠压。实绘相关电路如下图所示。
拆开面盖，目测保险管F101正常，其两端未见熔断，由此判断电磁炉高压电路及谐振电路无短路故障。通电测量C108两端电压为210V，正常电压约310V。从维修经验看，滤波电容C108失效或开路较常见。焊下C108，用数字万用表测量，C108已无容量。由于C108失效，导致直流电压大幅度下降，不能满足谐振电路起振的需要，从而引发本故障0更换C108（μF/400V）后通电试机，故障排除。
