BN-N2(BN-K2)电暖炕通电不加热，指示灯不亮

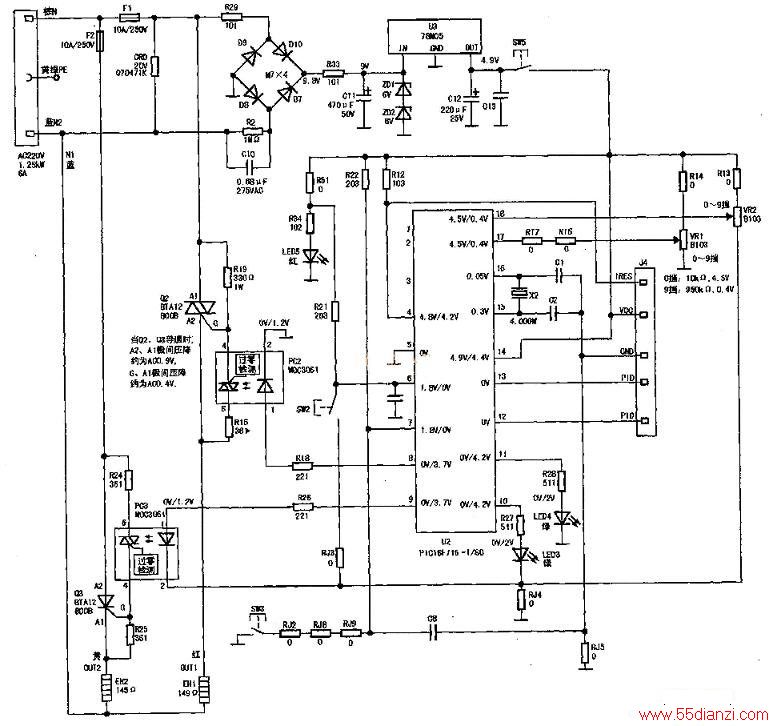

　　此电暖炕由单片机U2（PIC16F716-I/So）、过零触发光耦PC2、PC3（MOC3061）、双向可控硅Q2、Q3（BTA12）等元件组成，实绘电路如下图所示。
　　
　　调温过程：电源电压（4.4V~4.9V）经温控旋钮VR1、VR2（共10挡）调整后，形成高低不等的电压信号（0.4V~4.5V），送给U2的17、18脚，经其内部电路处理后，从⑧、⑨脚输出占空比不同的的脉冲信号（脉冲幅度为3.7V），加到PC2、PC3的①、②脚。在PC2、PC3的控制下，Q2、Q3导通／关断，以调节通过发热体EH1、EH2的电流时间，从而达到调温的目的。
　　
　　SW2、VR2、LED3组成EM控制指示电路，SW3、VR1、LED4组成EH2控制指示电路。当按下SW2或SW3按键时，U2的⑥、⑦脚电压由
　　
　　1.8V降为0V，U2的⑩、11脚循环输出高（4.2V）、低（0V）电平，间断点亮发光二极管LED3、LED4，指示EH1、EH2处于加热状态。
　　
　　U2的供电由降压电容C10、桥式整流管D7～D10、稳压管ZD1、ZD2及三端稳压块U3等元件组成，实测其输出电压随负载大小有所变化：当VR1、VR2在0挡时，供电电压为4.9V；当VR1、VR2在9挡时，供电电压为4.4V。
　　
　　首先检查保险丝F1、F2，正常，接着检查降压、整流、滤波、稳压电路，发现贴片限流电阻R33已断路。怀疑贴片稳压管ZD1、ZD2和三端稳压块U3有问题，逐一检测均正常。用一只100Ω/0.25W的电阻替换R33后通电，一切正常。
