通常，在单片机的工作现场，可能有各种干扰源。这些干扰源可能导致程序跑飞、造成程序不能正常运行甚至死机。如果不及时恢复或使系统复位，就可能造成损失。看门狗电路的作用就是在程序跑飞或者死机时，能有效地使系统复位以使系统恢复正常运行。

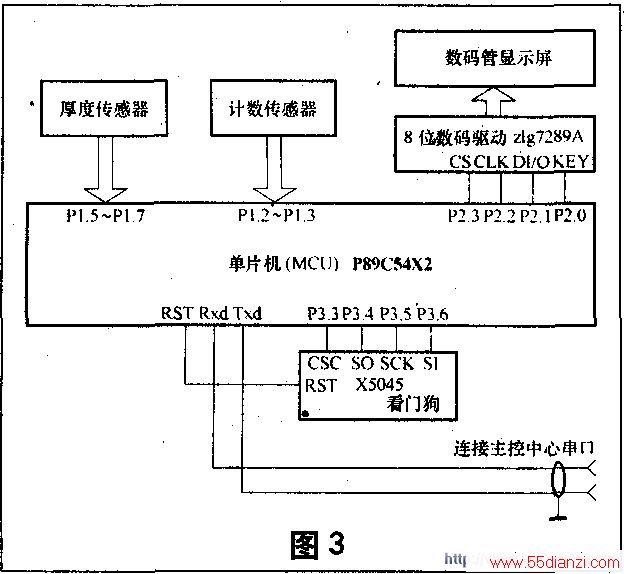

笔者在设计制作的软连接绕箔条厚度检控仪时曾碰到过这个问题：一有串口通信发送数据时，单片机就死机了。该检控仪的电路结构如图3所示，按理说电路中外接有专用的看门狗电路X5045，单片机一死机就会被看门狗复位重新启动的，单片机怎么一死机就“死”了呢?
用仿真运行很快就找到了引起单片机P89C54X2死机的原因——由于在串行口中断服务程序里有一条ANLSCON，#OFCH指令，也就是有个“清零”串行口发送中断请求标志TI的操作指令，致使发送程序中JNB TI，S判断程序跳不出去而造成“死锁”。
原来，起初在用仿真器调试程序时对某些程序段作了“单步运行”的调试。顾名思义，“单步运行”就是一步一步地进行运行，自然，每步之间的运行都会有长短不一的时间间隔，这样如果打开“看门狗”，其定时器势必溢出，导致单片机常被复位初始化，为此在执行“单步运行”操作时就得关闭“看门狗”的作用，后来一直忘记了重新启用“看门狗”，以至出现上述问题。只要再改写X5045的状态寄存器的相关状态字就可激活启用看门狗了。
