GME1133D电视发射机功放模块的末级管A1电流显示11.9A(正常6A~7A)．而输出功率为245W，下降了200w左右。
如果末级管Al是过电流工作，输出功率应该上升，而现在输出功率下降，说明管子没有工作或有器件损坏．所以除检修末级管Al放大电路外，还应检查电流取样电路是否存在检测错误。

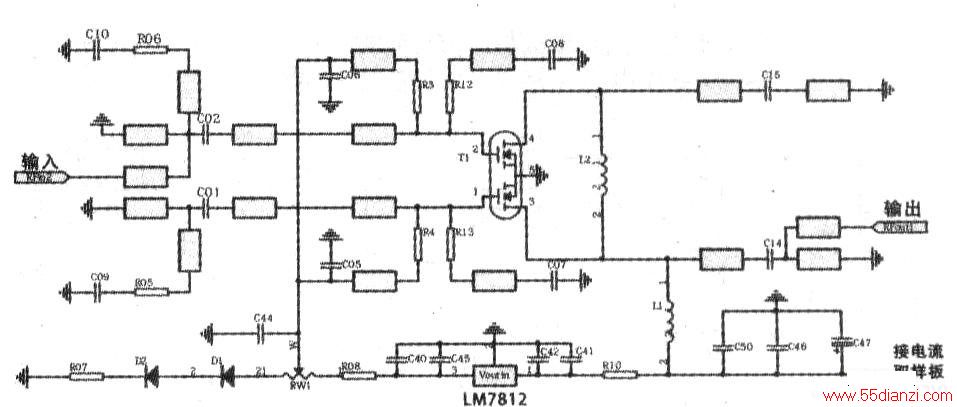

打开功放模块后，从表面上看，未发现有比较明显的元件烧毁、脱焊等痕迹，静态测量电流取样板中末级管Al对应的各个读数，发现4个并联电阻的端电压接近电源电压32V，显然异常，经检测4个电阻已开路。焊开末级管A1相关电路与电流取样板的连接线，测量末级管A1漏极对地电阻为30Ω(正常为660Ω)．由此推断耒级管A1或相关的器件损坏导数过电流。下图为末级管A1放大原理图。
先方便地焊开线圈L1，测管子A1漏极对地电阻660Ω正常，说明这路负载没问题，再对限流电阻Rl0两端焊接点的对地电阻分别测量，左侧为2.2kn．而右侧为30Ω，说明另一路负载也正常，判断问题出在三只电源滤波电容上。逐个检查发现一贴片电容漏电，更换后故障排除。
