频率响应的好坏，是由频率失真的大小衡量的，造成频率失真的原因是由于放大器电路内包含的电抗元件对不同频率呈现出不同的电阻值，所以放大器对输入信号中的各频率分量具有不同的放大倍数，致使输出信号中频率分量的振幅失去原有的比例关系造成的。所以，电路中阻值变化是频率响应变化的主要原因，而低通滤波器的特性优劣可以改善频率响应的指标好坏。经检查发射机各项指示表头数值均正常，发射机各部件电流电压测试数值均接近标准值，但由于天线阻抗数值发生一定变化，对机内网络进行了微调，电路中阻值发生了一定变化，从而造成了频率响应指标的变化。
故障处理：由于频率响应指标的变化较小，仅高频段一项不达标，所以考虑对发射机内部低通滤波器进行微调，达到降低发射机频率响应数值，提高发射机等级的目的。

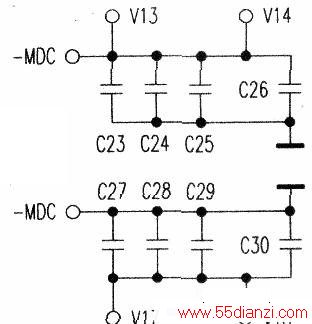

低通滤波器由L1～L3和C2~C4以及C23~C30组成（下图），作用是滤除负载波及其边带，从调宽脉冲中解调出音频信号去调制高频功放末级。L2和C2、L3和C3并联谐振，C23—C30与功放场效应管相连，起到滤除负载波及其边带的作用。C23—C26与C27—C30分别与两组功放相连接，分别调整两组电容的大小，就能达到改善频率响应指标的目的。
用烙铁分别在C23～C26与C27一C30两组电容中各增加一只同型号电容或去除一只电容，减小或增加电容量，调整后开机观察发射机入射功率表和电流表的读数，如发射机无变化，连接指标测试仪对频率响应指标进行测试，可以发现频率响应指标会随着电容量的增加或减小而变化，关机后再对电容量进行变化，再次对频率响应指标进行测试，反复进行多次，直到频率响应指标达到标准值为止，低通滤波器的微调工作完毕。
通过调整后，发射机等级由调整前乙级升为甲级。
注意事项：1．此方法仅适合频率响应指标测试值数值增加较小的情况。2．实际操作中，一定要同时同量的增加或减小C23 ~C26与C27—C30两组电容的电容量，保持功放电路均衡。
