根据现象判断系主控单元故障，先把主控单元从机箱内取出，主控单元内由三块PCB组成：一块DC-DC电源板、一块CPU板和_块接口板。PCB为四层印刷电路板，如下图所示。+12V电源从接口板J1引入，通过内部引线接至DC-DC变换板J001，电源板输出通过扁平线从Jloo到CPU的J7。
加电后，测J001上+12V电压正常，测DC-DC变换开关管上电压+12V电压正常。为判断是DC-DC变换板有故障还是CPU有故障，先用正常机DC-DC变换板代替故障机，故障依旧，说明故障不在DC-DC变换板。
此时，用万用表测J100各脚电压，发现除①脚为0.3V，③脚为1.0V外，各脚电压均为0V；而正常机的①脚为0.4V，③脚为1.0V，其余各脚均为0V。正常机按压“开机”键时，①脚电压变为0V，随即DC-DC变换板开始工作，输送正常电压；松开“开机”键，①脚电压恢复为0.4V。对故障机按压“开机”键时，①脚变为0V，可DC-DC变换不工作，松开“开机”键，①脚电压恢复为0.3V。
通过分析，该卫星电话为负脉冲触发开机，故障机不能开机的原因为：负脉冲幅度不够所引起。为判断此分析正确与否，将万用表置R×1kΩ档，黑表笔接地，红笔触①脚，设备能正常开机，说明分析正确，估计为贴片电容漏电或印刷板线间漏电所致。因为该CPU板为四层印刷电路板，查找故障会有一定的困难。
先断开J100，用万用表置RX10kΩ档，红表笔接地，黑表笔接J7端CPU板上的①脚，发现万用表有一不易察觉的微动，再用同样的力法测正常机的①脚，则表针不动。因此估计故障为漏电的可能性大。此时，把万用表置于RX10kQ档，测①脚发现有200kQ阻值（正常机阻值为无穷大），随即将CPU板上①脚通过一只330kQ贴片电阻至J4一④脚，再到接口板Jll④脚，因为接口板也为多层印刷电路板，而J11固点在正反两面均没有铜箔相连，不知道该线接到哪个元件上，于是，将万用表置于R×1kΩ档，红表笔接J11④脚黑表笔依次碰触接口板各电阻、电容、集成块引脚均不导通，当碰触J9引脚时，发现与最外排中间引脚相通，因为从J7～J9之间未见有连接贴片电容，故认为是多层印刷电路板之间有漏电现象。
为逐块排除故障，先拔下J4，再测J7①脚对地电阻为无穷大，而测J11④脚对地电阻仍为200kΩ，于是认为J11④脚至J9之间的印刷板漏电，因Jll④脚到J9之间未连接其他元件，只是印刷板内部一根铜箔线相连，于是挑起J11④脚及J9相应的脚，在板外直接用导线相连。这样就可以去掉这块印刷板，接好设备，再开机，故障依旧。

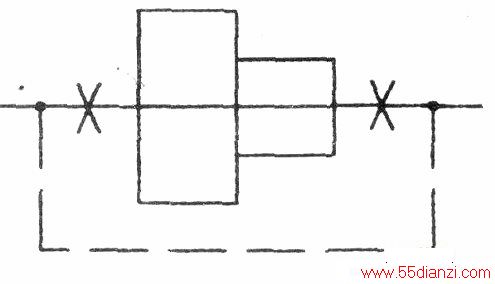

故判断故障原因为J9插座，断开导线，拔下J9插头，用万用表Rx1kΩ档测量，果然J9漏电。该J9为三排26P异形座，市场上无法配到，因此采用应急办法，如下图所示。先脱开接口板上J9的一脚，再把J9插头线对应的一脚剪断（如下图中“×’，所示）。然后直接用一导线从接口板引至J9接头线上（如图5虚线所示）。甩开J9座的一脚，用万用表测量不再漏电。加电开机，故障排除。
检修时须注意的问题
(1)、因该机射频频率为收讯RX:15250～1559.0MHz，发讯TX:1626.5～1660.5MHz，EIRP:每2dB间隔11—17dBW。可见天线发射微波功率较大，在修理该机时，应离开人体0.5m以上，同时用一块铁板挡在天线与人体之间，或者穿防辐射服（包括防辐射眼镜、帽子、手腕带等）。这样可避免微波对人体的辐射伤害。
(2)、主控板因有内部电池供电，即使外部电源去掉，内部CPU仍在工作。故操作时应注意，不要随意碰触CPU板，焊接中注意不要短路。
