此机加电试机能开机，显示是指针肘间的画面，点触屏有反应但不出界面，同时发射键和导航键失灵，翻盖无反应，但能关机。插卡开机，能打进电话和接听。反复试机观察，发现开机过程中屏灯会先闪亮一下才出开机画面。
1．拆机检查，主板没有维修过。经初步检查、分析判断可能是飞利浦芯片组件结构，所以此机在处理硬件或刷写资料比其他国产杂牌手机确实要麻烦和有一定的风险。
2．拆出主板，直接查找此机翻盖控制挂机电路，奇怪！怎么没看到霍尔元件？是不是找错位置了？但根据翻盖上磁铁对应的位置应该没有错哦。重新仔细查看，才发现此机的霍尔元件位置是空的，看痕迹有可能是被摔过或同行拆机时不小心撬落或弄掉了，其四个脚的焊盘上只剩了两个很短的引脚，不仔细看还以为是没装阻容元件的空位。

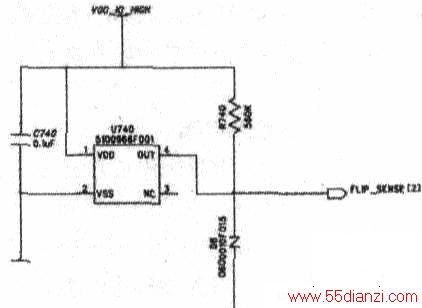

3．经测量，很快找出检测端焊盘，开机后直接用镊子对地短接测试，待机状态画面果然有所变化，说明判断没有错，此机故障正是此控制电路失效造成！翻找坏的主板，希望能找一个装上，但找遍所有坏板也没找到一样的，于是决定用常见的三个脚的元件连线改装，之前已测量出原机电路的脚位，想来应该简单，但找了几个三脚霍尔元件连线测试都不行，不是无反应，就是反应灵敏度低，翻盖难以控制且不稳定。之前在别的机型上改装过类似的电路，都没遇到这种情况！于是找来原厂图纸，分析该部分电路，并与所拆元件的坏主板对比，发现该坏板上所用的偏置电阻为100kΩ，而本机是560kΩ，其电路原理如下图所示。难道是这个原因引起？
4．换上100 kΩ电阻测试，感觉灵敏低有所提高，但还是不稳定。
5．重新加电试机时，发现手机有时开机后待机画面是正常状态，有时则是合盖状态，用手拨动一下连接元件的线竟然有反应，于是翻过主板，直接将靠近控制电路后面的铃音喇叭拆下一试，依然是灵敏度低。
6．重新找来一个磁铁测试，发现要靠得很近才会有反应，而且有时变化到一个状态后，不随磁铁的分离变化，这时感到很可能是自己走弯路了。
7．仔细分析：此机没装霍尔元件开机时，观察其画面是处于合盖状态，而不象别的手机是处于翻盖状态，怀疑这部原机电路设计的偏压电阻阻值太大（在不装霍尔元件时）．而导致偏压控制触发不了CPU。决定再减小阻值，使能够在不装霍尔元件时能正常处于翻盖状态。
8．换上一个10kΩ电阻后试开机，处于开盖状态，用镊子将其到CPU线路那端对地反复短接分离，此时能够稳定地进行{牵制了．装回三个脚的霍尔元件．开机反复测试一切恢复正常。
