该机可以打进、打出电话,就是没有照明。观察主板,发现曾经进水,部分元件已经锈蚀。怀疑是升压电路工作不正常或照明电路断线引起。
维修方法:
(1)在开机的瞬间测量照明升压电路有13V直流的电压。于是清洗排线座,故障依旧。

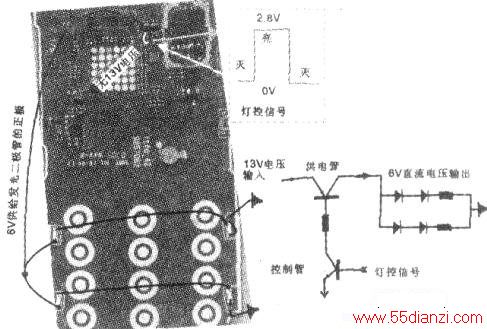

(2)测量数字键的照明灯控制电压正常,但该照明灯的6V供电管没有电压输出.同时也没有13V的电压输人.初步判断问题是出在13V的稳压电路上,如下图所示。
(3)经检查13V稳压管,发现已有引脚锈蚀。于是除去氧化层,重新焊好,还是无13V电压输入。将A、B两点短接后数字键的照明灯正常发光.同时测量显示照明和功能键的照明供电电压已恢复到13V(带负载的情况下为6V).装机后手机修复。
