格力单冷型直流变频多联模块空调机组工作原理

格力单冷型直流变频多联模块空调机组工作原理

点击数:7279 次   录入时间:03-04 11:50:11   整理:http://www.55dianzi.com   空调-冰箱-冷冻设备

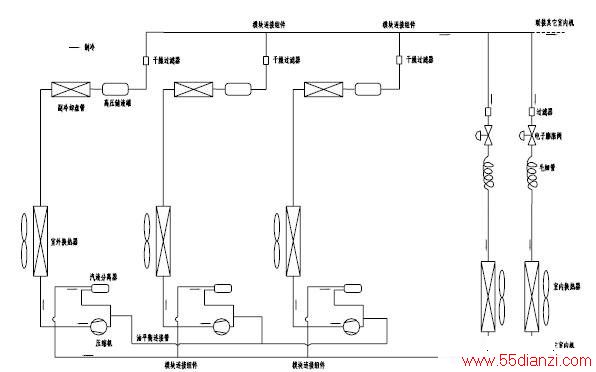

  接通电源,室内外机开始工作。制冷运行时,来自各个室内机热交换器的低温﹑低压制冷剂气体汇合后经过模块连接组件(气侧)分流后,被各工作模块压缩机吸入压缩成高温﹑高压气体,排入室外机热交换器,与室外侧空气进行热交换而成为制冷剂液体,然后通过模块连接组件(液侧)汇合后,经过连接管、分歧管分流至各个室内机,再经节流元件节流降压﹑降温后进入室内机热交换器,与室内需调节的空气进行热交换而成为低温﹑低压制冷剂气体,如此周而复始地循环,而达到制冷的目的。整个机组各模块之间通过自动控制实现制冷剂的分配和压缩机冷冻油的平衡,以保证良好的性能和可靠性。

格力单冷型直流变频多联模块空调机组工作原理

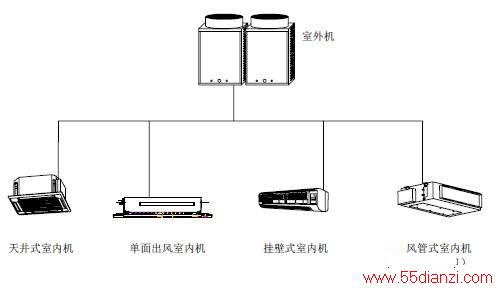

  系统组成示意图:

系统组成示意图

  直流变频多联模块空调机组由一台或两台或三台模块室外机和最多可至四十八台室内机组成,室内机可以为天井式、单面出风天井式、挂壁式、风管式、低静压超薄风管式等。挂壁式和落地式室内机由遥控器控制,风管式室内机和低静压超薄风管式室内机可由遥控器和线控器控制。天井式、单面出风天井式室内机可以自由选择使用遥控器或线控器控制。当室内机中有任何一台接收到运行指令,则室外模块机根据能力需要运行;当室内机全部停止运行则室外机停机。
