用0/12V切换器实现数字机与电视机共同遥控交流关机

用0/12V切换器实现数字机与电视机共同遥控交流关机

点击数:7154 次   录入时间:03-04 11:44:18   整理:http://www.55dianzi.com   卫星接收设备

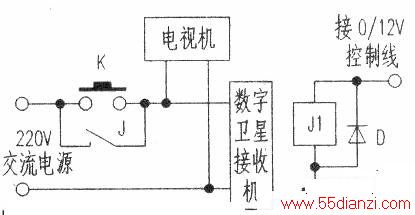

  实现这一功能需在数字机交流电源输入端焊接一按钮开关作为开机开关,把继电器常开触点并联在这个开关两端,在该开关后引出两根导线作为电视机的交流电源线。安装时把一只触点容量为5 ~10A的12V小型继电器固定在数字机内的空闲处,按下图连线。设置时,首先将天线对准要接收的卫星,进入设置天线菜单,将“0/12V输出”选项设置成“开”,搜索存储节目。再把天线转到一颗平时不收视的卫星,将“0/12V输出”选项设置成“关”,输入一组参数搜索出一个频道,这个频道号码即作为关机频道号码。最后把天线转回到原来位置。平时使用中,开机时,先按开机开关使继电器吸合,直至出现正常画面后再松手;关机时用遥控器直接输入关机频道号码,按确认键即可同时切断数字机和电视机的交流电源。

用0/12V切换器实现数字机与电视机共同遥控交流关机
