具有打靶功能的智能机器人设计与制作

具有打靶功能的智能机器人设计与制作

点击数:7330 次   录入时间:03-04 11:44:59   整理:http://www.55dianzi.com   机器人-智能车

  发射装置设计有以下几点注意事项:首先,形变弹片安装位置要合理,弹片击打时,作用力恰好通过乒乓球的中心。再者,编写程序时。一定要注意齿条进给和返回的速度与位移,速度不宜太快,位移要合适,不得让夹具撞击球发射炮筒和车体,防止齿条遭撞击断裂。最后,发射电机工作电压是DCl2v,电源线接在主板上,要做相应处理,不可将12V电源直接接该电机驱动模块上,防止热击穿甚至烧坏。

  6.车体底盘

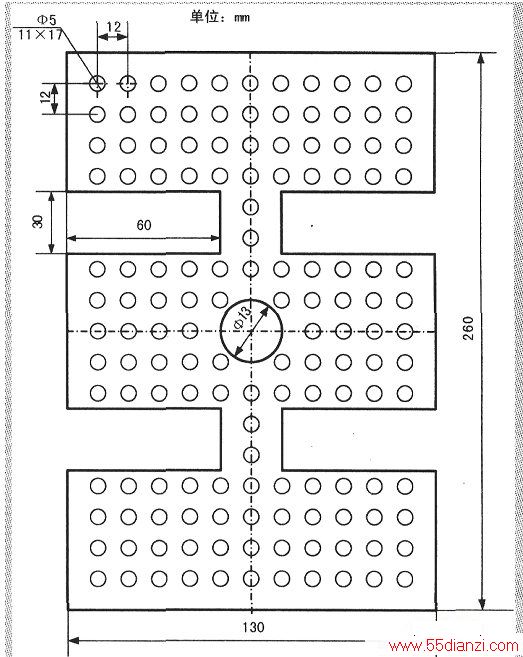

  为了保证小车行驶迅速、平稳,设计了如上图和下图所示的车体底盘。

  车体底盘厚2mm,为铝质材料,中央φ13mm的孔为安装探测金属传感器用。上下两侧宽60mm、长30mm的矩形口为安装车轮用。φ5mm的过孔为安装和定位其他元件用,同时也减轻了自重。安装时,球发射筒与小车行进方向垂直,这又是一独创设计。
