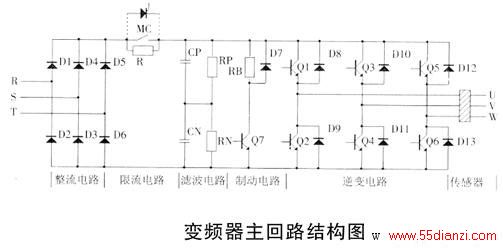

为了人身安全，必须确保机器断电，并拆除输入电源线R 、S、T和输出线U、V、W后放可操作！首先把万用表打到“二级管”档，然后通过万用表的红色表笔和黑色表笔按以下步骤检测：
1、 黑色表笔接触直流母线的负极P(+),红色表笔依次接触R、S、T，记录万用表上的显示值；然后再把红色表笔接触N(-)，黑色表笔依次接触R、S、T，记录万用表的显示值；六次显示值如果基本平衡，则表明变频器二极管整流或软启电阻无问题，反之相应位置的整流模块或软启电阻损坏，现象：无显示。
2、 红色表笔接触直流母线的负极P(+),黑色表笔依次接触U、V、W，记录万用表上的显示值；然后再把黑色表笔接触N(-)，红色表笔依次接触U、V、W，记录万用表的显示值；六次显示值如果基本平衡，则表明变频器IGBT逆变模块无问题，反之相应位置的IGBT逆变模块损坏，现象：无输出或报故障。
具体的现场调试与故障处理如下:本贴主要总结我平时在一些现场处理的故障问题.
一。 到福建省泉州市去调试三台用在纺织机上的15KW变频器，原因：变频器老是跳硬件保护“OCU1”故障，赶到现场后我静态测试机器无问题，主线路、控制线路也完好。我用万用表量零线和地线是通的，问电工才知道他们工厂的零地是共用的。一般变频器接地时，如果该工厂零线与地线是共用的话，最好另处取地线，把地线取下后故障解除。 故障分析：因为该厂的零线与地线是共用的，变频器接地线也等于接了零线，零线一般会传播干扰信号。而我们的变频器报“OCU1”故障有如下几种情况：1。变频器三相输出侧有短路现象；2。逆变模块损坏；3。外部干扰信号进入变频器。 由于第一与第二种原因正常排除，就只有第三种外部干扰信号，干扰信号是从地线进入的，所以把地线拆除，就切断了干扰源。这时运行变频器恢复正常。
二。在福清市调试一台锅炉引风机55KW的机器。故障也是“OCU1”，通常我们这种“OCU1”故障是：外部干扰，三相输出有短路现象，机器内部故障问题。原因是机器一启动到运行到10HZ左右就报，（变频器是用的自由停车，风机惯性也比较大）用户要经常启停变频器。这说明机器问题不太，是干扰问题，（因为电机线放了几十M长，而且控制线和主电源线是混合在一起的）停下变频器半个小时后，观查引风机还在自转。我就把变频器参数变为“先制动，再启动”（F0-011=1 当然还有一些参数要改，这里我就不在说明了，大家可以进我们网站下载技术手册。）然后再启动变频器，故障还有是没有解除，用了几种方案后，最后我们把启动频率提高到3HZ（F0-012=3）问题就解决了。真是什么问题都有呀！
三。江门市一个人造板机械上覆铜箔板18层双幅真空热压机组通过变频改造后，油管振动声很大，发出的噪声也大，改用工频运行就正常。 本机组由二台真空斜轴泵、一台充压泵、一台加压泵，（这是改造的四台机器）。上下料架各一台、一台移动式装卸机及相应的液压系统、真空系统、电控系统组成。一共用了三台55KW，一台75KW的变频器，全部采用多段速运行。 到现场后发现是两台斜轴泵的管道发出的噪声。把下限频率提升起来到30HZ（原来20HZ）还是不行。用了好几种方案还是不能解决问题，通过观察当斜轴泵加速时就发出这种噪声，后来想到可能是多段速的加减速时间可能设置太长，把减速时间调到5HZ（原来15HZ，真空泵的负载一般不是很重），噪声也就消失了。
四。 我遇到一个难解的故障，是这样的，一个客户打电话我，说我们公司的一批机器 通过上位机控制，上位机给启动指令时能启动，但给停止指令时就不能停机。具体如下， 40台11-22KW的风机节能改造，每台变频器都用一个上位机DDC模块控制（加拿大生产）。上位机主要是监测变频器的故障报警、过滤网报警、频率、启停、温度等。其它都正常，就是启停时有麻烦。后来到现场检测，故障真是这样，然后查看上位机DDC模块的说明书，最后发现是DDC模块的干接点不接受直流24V，只接受交流24V或者是无源信号都行，所以才会出现上面这种现象。后来加一个继电器就解决了。
五。也是一台变频器与上位机联机控制的变频器，故障是上位机给运行信号，变频器不接收，其它都正常，而变频器本身就能运行起来，只要一联上位机就不行。我要用户技术员，把控制线路再好好的检查一下，那技术员硬说很好，检查了好几篇都发现什么问题。要求我们公司派技术支持. 后来我们技术员赶到现场处理，检查控制线路,就发现一条控制线与另外一条控制线调换了。难怪不接收指令.其实只有有耐心,什么问题都能查出来.
续、下面谈一些干扰问题:
1、一用户反映PLC给信号到变频器时,经常出不必要的故障,比如给假信息,或者变频器不接收信息. 由于客户比较急,也找不到好的处理方法.也没有专业的技术员.只好要求我们技术员赶到现场处理,我们检测了变频器,PLC,电源,设备均正常.初步认定是干扰引起.在PLC的电源模块及输入/输出的电源线上接入滤波器,问题还是得不到明显的改善,后来把变频器和PLC的电源线,控制线分开走线,这时故障才解除..
2、最近有一客户打电话来反映,由三台变频器组成的调速系统(装在同一个变频柜里),出现如下情况:用外接的电位器调频率时,发现异常,变频器转速产生波动.频率波动也比较大.然后就会报故障. 我们到现场后检查了也是查外围电源,负载,电位器,控制线路都正常.后上电运行变频器,在调试变频器时,当一台单独运行时,工作正常不报故障,当三台同时运行时就会出现异常.这就是干扰引起啊! 对策：将三台变频器移出变频柜,分别装在一个单独的变频柜里,电位器也分开,然后改用屏蔽线。最后干扰清除,三台都能同时运行.
3、前几天，接到一个用户电话，说给一台印刷机做节能改造，用多段速运行。（3。7KW）变频器单独运行印刷机很正常，当与印刷机的送纸机同步运行时，报软件过流故障。代理商技术员调了一天，没有调好，就认定是我们的机器有问题，不能用要退货。 后来到现场维护处理，检测了线路，变频器都无问题。看了一下设备，印刷机里有两台电机，一台主电机，（就是改造的3。7KW的），还有一台是给送纸机用的，起上下降作用。变频器单独运行印刷机正常，就是与送纸机同步运行时报故障。这些动做都是通过接触器，继电器工作。印刷机设备也没有接地，而我们变频器的接地也就是接在印刷机设备上，所以根本没有接地，认定是干扰故障。
处理对策：A,把所有控制线更换成屏蔽线，加磁环； b,把电源线加磁环； c,把设备和变频器分别接地，最后故障解除,
续、谈一谈现场遇到的线路故障
1。在福建省出差做售后服务时，我们代理商的客户有一台伦茨5.5KW的变频器老跳故障。机器发出去检修了两次都没有问题，拿回来用就是不行，维修人员到现在也没看出什么问题，刚好碰上了客户跟我一讲，引用了我的兴趣想过去看看。到现在观看了一下现场，这台机器是接上位机控制的变频器；控制线路多；现场环境温度也很高，站一会就冒汗；机器用了好几年了。跟据这几点，我怀疑是线路有短路。我把所有的控制线路去掉，不带负载；空载运行半小时正常，接上负载后也正常，后接上控制线就报故障了。这让我心里有点低了，把所有控制线拆下测量，最后发现有两根线老化短路，其它的线也有不同的老化，只是没有这么严重。把所有控制线换掉，运行变频器一切都很正常。
2。浙江省某纺织厂一台110KW变频器用在空压机上，用PID控制。最近上电就没有显示，没有24V，其它都正常。代理商的技术员到现场更换了电路板还是不行，变频器改造时又没有改旁路，客户急得很，打了好几个电话到公司。赶到现场后检测变频器正常，把控制线去掉后，单独运行变频器完好。不过24V电路被烧坏，这肯定也是短路造成的。用户控制线走线不是靠墙走，而是从地上走线，也很随便，地上也较乱。这是一个低极错误。把控制线拉去来测量，发现有多处损坏而短路，而且都是被硬物压坏的。
3.上个礼拜五，接到淅江用户的电话，说遇到一个奇怪的现场，一个现场一个礼拜连坏两台45KW的变频器，变频器是用在一个工业供水泵上。想多了解一下是什么问题引起，但代理技术员就只说是没有显示了，是面板坏了，要求派技术员到现场解决问题，依据经验面板不会这么容易坏。我要他用万用表测试一下机器硬件有没有损坏；尽然说没有带万用表，也没有测试过变频器，我就忧闷了，跟我说做了五年自动化工作，对变频器也了解的技术员，说不会测这未必没有人信吧！由于是一个新客户公司也比较重视，当天就飞过去帮他解决问题，现场打开机器就闻到一种熟悉的味道。一看IGBT都有打火拉弧。整流桥完好无损，逆变坏了一路，还好我备用了一个。然后就是检查外围电路了，发现变频器接地和接零不正常（变频器是带工频转换的，所以要接零线），这个工业区是在浙江的一个小农村里，现在农村电网的零线与地是共一的，而变频器接了零线，就不应该接地了。由于浙江最近雷雨天气比较多，变频坏的那天刚好有下雨打雷。问题就可能出在这里了，解决方案，把地线去掉不接，只接零线，原因已经解释了，建议用户外加了一个防雷单元，根用户交待一些变频器使用事项。
4。曾在一台设备上用过4台18.5的变频，在我们公司出厂前都经过严格的调试，但是到了用户现场，电工接完线上电后告诉我总是对方总空开跳闸，有时是某一台变频起动就跳闸，有时是两台起动跳闸。我到现场后，检查所有接线、变频参数设定及硬件都没用问题，到厂家总空开处看发现他们的空开是临时借用的，地线和中线短接且有漏电保护作用，只有30mA。而技术使用手册上标明每台变频都会有不大于30mA的漏电流。将对地漏电保护线拆除就好了。
