1．运行步骤
变频器的运行需要设置频率与起动指令。将起动指令设为ON后，

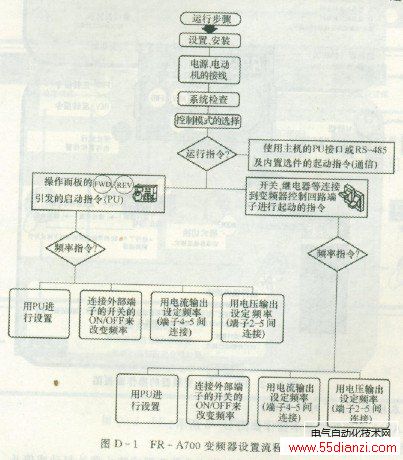

电动机便开始运转，同时根据频率指令（设定频率）的大小来决定电动机的转速。设置按图D-l进行操作。
注意：通电前须检查下列项目
·确认变频器正确地安装在适当的场所。
·按线是否正确。
·电动机是否为无负载状态。
·用变频器对电动机进行热保护时，请设定Pr.9
电子过电流保护。
·电动机的额定频率在50Hz以外的情况下，请设定Pr.3的基准频率。
2．FR - DU07操作面板

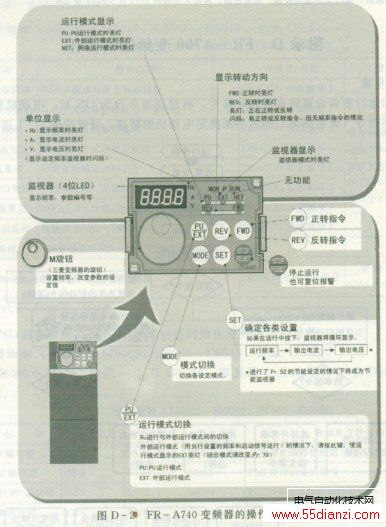

FR - A740变频器的操作面板(FR - DU07)的各部分名称如图D-2所示。
3．基本操作（出厂时设定值）
FR - A740变频器的基本操作如图D-3所示。
1)锁定操作

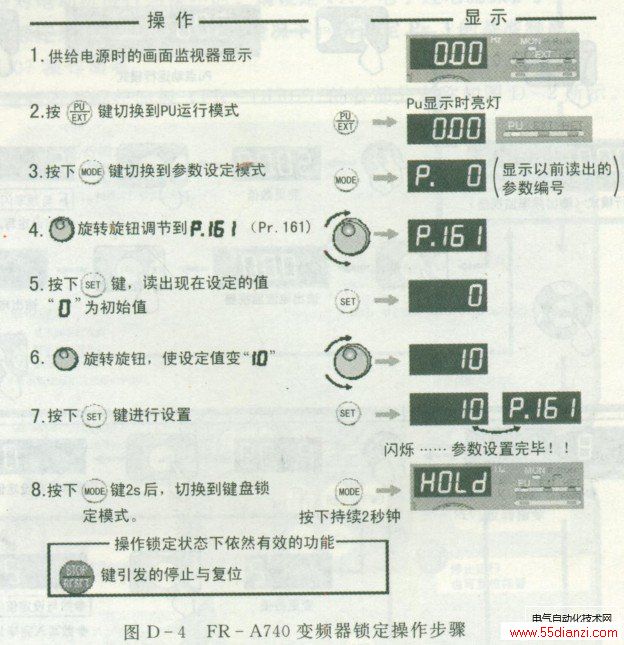

FR - A740变频器的锁定操作，可以防止参数变更或防止意外起动或停止，使操作面板的M旋钮，键盘操作无效化。操作步骤如图D-4所示。
·Pr. 161设置为“10或11”，然后按住MODE键2s左右，此时M旋钮与键盘操作均无效。
·M旋钮与键盘操作无效化后操作面板会显示HOLd字样。
． 在此状态下操作M旋钮或键盘时也会显示H()Ld。（2s之内无M旋钮及键盘操作时显示到监视器上）
·如果想使用M旋钮与键盘操作有效，请按住MODE键2s左右。
注意：操作锁定未解除时，无法通过按键操作来实现PU停止的解除。
2)监视输出电流和输出电压操作FR - A740变频器监视操作（见图D-5）
3)第一优先监视器操作 ●
持续按下SET键(ls)，可设置监视器最先显示的内容(想恢复到输出频率监视器的情况下，首先让频率显示到监视器上，然后持续按住SET ls)。
4)变更参数设定值的操作

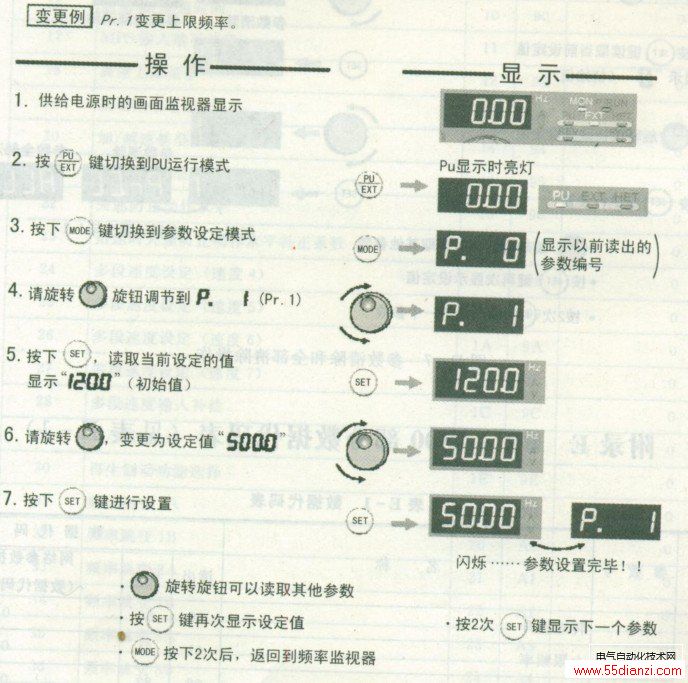

变更参数设定值的操作如图D-6所示。本例以变更上限频率的操作为例。
在监视器模式中按
键可以循环显示输出频率，输出电流，输出电压。
图D-6变更上限频率的操作
注：在操作过程中如有Er l～Er 4显示，则表示下列错误。
．Er 1显示了……，是禁止写入错误。
Er 2显示了……，是运行中写入错误。
Er 3显示了……，是校正错误。
Er 4显示了……，是模式指定错误。
5)参数清除，全部清除操作
通过设定Pr．CL参数清除，ALLC参数全部清除“1”，使参数将恢复为初始值（如果
设定Pr. 77参数写入选择“1”，则无法清除）。
参数清除和全部清除操作如图D-7所示。
