笔记本电脑电源启动顺序

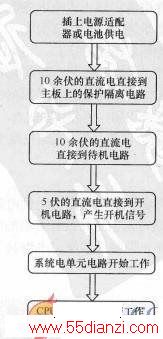

　　笔记本电脑电路的电源启动顺序如下。

　　(1)将电源适配器接上笔记本电脑，接上220V的交流电源，不按开机键，就会从电源适配器输出10余伏的主电压提供给保护隔离电路。
　　
　　(2)当待机电压和电流正常时，经保护隔离电路，将主电压加到待机电路。经待机芯片产生笔记本电脑主板电源供电电路控制信号；同时保护隔离电路分别给系统单元电路、CPU单元电路和高压板控制电路，此时没有相应的控制信号，所以这些电路不能工作。另外此时还为电池充电管理电路供电。
　　
　　(3)当按下笔记本电脑开机键时，笔记本电脑被触发而开始启动，产生一个低电平触发开机电路，开机芯片会产生相应的控制信号控制系统单元电路，系统单元电路开始工作，开始给主板上各个部件供电。
　　
　　(4)当系统单元电路工作正常后，会给CPU单元电路提供一个5V的电压，同时在开机电路的控制信号的作用下，CPU供电电路开始工作，将主电压降低到CPU的核心电压，给CPU供电，CPU才能正常工作。
　　
　　整个加电的过程中就是笔记本电脑在按下开机键前后电路的工作过程。在维修过程中出现不开机的情况或按下开机键没有任何反应，以及技下开机键以后指示灯一闪即灭，都是供电系统故障造成的。
