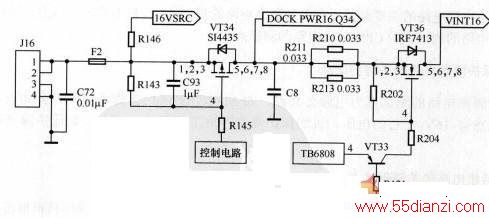

IBM T30适配器供电电路如下图所示。
交流电源适配器输出16V直流电送到4芯插座J16，其中3、4脚接地，1、2脚接16V电源，经保险管F2输出16VSRC，供待机电路和开机电路等。P沟道场效应管VT34(SI4435)的导退受开机电路的控制。在实际电路图中，控制电路没有安装，因此无论在待机和开机状态，只要电源适配器输入了电压，由R143给VT34(SI4435)的第4脚提供一个高电平，则保持导通状态，输出16V的DOCK_PWRl6_Q34电压，经R210、R211和R233给VT36的S极提供16V的电压。当电源适配器供电时，从TB6808的第4脚输出一个比电源还高的20.5V的电压，使VT33导通，输出20.4V的直流电压，经R224送到VT36的G级，G级的电压为19V左右，比16V的S极还要高，因此VT36饱和导通，输出16V的VINT16电压，给系统单元电路、CPU核心供电电路和电池充电电路等提供电源。
当电池供电时，VT36截止，由电池提供约12V的VINT16电压，给系统单元电路、CPU核心供电电路和电池充电电路等提供电源。同时由于VT36截止，切断电池与电源适配器的退路，防止电池电压经VT34窜入电源适配器供电电路，烧毁元件，起到保护隔离作用。
C72、C93和C8为滤波电容。
电路中的保险F2、VT34(SI4435)和VT36(IRF7413)损坏，将造成使用适配器供电不能开机。
Q36(IRF7413)为N沟道场管，要求G极比S极高才能导通，这个电压由TB6808的第4脚提供（由TB6808内部升压产生）。
