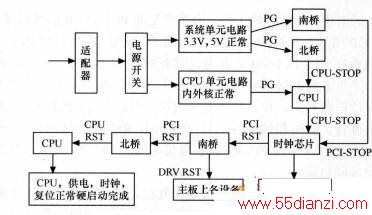

笔记本电脑硬启动工作过程如下图所示。
笔记本电脑硬启动过程可以概述为：供电一时钟一复位。
1．供电产生过程
(1)硬启动供电电路作用系统单元电路产生的3.3V和5V的电压，给各单元电路供电，CPU单元电路产生CPU的内外核供电电压。
(2)供电电压形成过程接上电源适配器，将16V左右的直流电送到笔记本电脑，当我们按下开机键后，将加到系统单元电路和CPU核电路的16V左右的主电压，经系统单元电路产生3．3V和5V的系统供电电源，送系统单元电路，经CPU单元电路产生CPU核心电压，为CPU供电。
(3)供电电路关键测试点笔记本电脑系统单元电路和CPU供电均有两个滤波电感，和几个并联的滤波电容，可以测量滤波电感输出端对地电压或滤波电容两端电压，确定输出电压是否正常。相关电路的易损件及检修流程见“系统单元电路”和“CPU单元电路”。
2．时钟情号的产生
时钟电路作用：供电电压加到时钟电路，时钟电路产生各种时钟信号，使各单元电路有序进行。
时钟信号产生的条件：只有时钟电路供电和PG信号正常，时钟电路才能正常工作，相关芯片的时钟信号还接受STOP信号的控制，实现关停某一个设备。
时钟电路关键测试点：
(1)时钟电路供电是否正常。
(2)基准时钟电路的晶体是否起振，需用示波器测量。
(3)测量时钟信号的输出，直流电压为电压的1/2，不同设备的时钟频率不同，只要有一路由输出，就说明时钟电路工作正常：若某一路无输出，需要检查该路的STOP信号。
3．复位信号的产生
复位信号的作用：对数字电路置零。
复位信号产生的条件：
①供电正常；
②时钟信号正常；
③南桥内的复位电路良好的情况下才有复位信号产生。
复位信号产生过程：系统单元供电电路产生的PG信号分别送往南桥、北桥，作为南桥、北桥的复位信号，之后南桥、北桥开始工作。南桥产生的PCL-STOP信号直接送到时钟芯片，由北桥产生CPU-STOP信号，和CPU核电路产生的PG信号一同送到CPU，由CPU产生的CPU-STOP信号和南桥产生的PCL-STOP信号又送到时钟芯片，时钟电路才开始工作。当时钟电路工作正常后，产生各路时钟信号，送往主板上各部分单元电路。其中当南桥收到时钟信号以后，南桥的复位电路开始工作，产生各种复位信号，其中DRL-RST#去复位主板上的各种设备和芯片，如硬盘、光驱和插槽等。另一路PCI-RST#去复位北桥，再由北桥芯片产生CPU复位信号CPU-RST#，由CPU-RST#去复位CPU，当CPU收到复位信号以后，CPU的工作条件具备，完成硬启动。
复位信号的测量：笔记本电脑一般采用低电平复位。复位信号均是直接或间接由南桥提供，只要任何一个设备上的复位信号正常，就说明南桥的复位电路工作正常，其他电路的复位信号也就基本正常。为了测量方便，我们一般测量IDE接口的第①脚。如果这时某个设备没有复位信号，则是南桥到设备的相关电路，CPU的复位信号的形成和其他设备的复位有所不同，CPU的复位信号是由北桥产生的，北桥的复位信号又是由南桥提供的。
