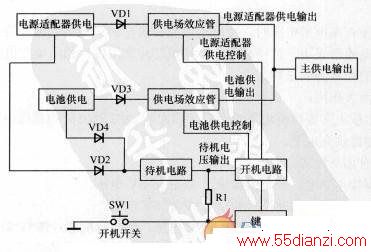

笔记本电脑待机和开机电路结构如下图所示。
1．待机电路
电源适配器和电池分别经VD2或VD4给待机电路供电。由于电源适配器输入电压比电池电压高，因此电源适配器供正常电时，由电源适配器给待机电路供电。当电源适配器没有电压输出的时候，由电池给持机电路供电，同时VD2和VD4起保护、隔离作用，防止电源适配器的电压直接加电到电池上，也可以防止电池的电压加电到电源适配器上。待机电路输出3V或5V的待机电压，分两路分别提供给开机电路和开机键。因此只要检查开机电路和开机键任意一处有3V或5V的电压，就说明待机电路正常。
2．开机电路
待机电路的供电正常之后，即处于“待命”状态。开机键S1一端接地，为“低端”；另一端经过电阻R1接待机电源，没有按下开机键的时候为高电平，为“高端”。在按下开机键S1的时候，开机键的“高端”为低电平，此信号即为待机电路的输入开机信号，开机电路接受到“开机信号”之后，开机电路向各单元供电电路直接或间接输出“开机信号”。该信号分为两类：
一路送到电源适配器和电池供电回路中的场效应管，选择电源适配器或电池中的一路场效应管导温和截止，由导通的一路输出主电压，供给相关供电电路。
另一路直接或间接为系统单元电路、CPU核心供电电路和内存供电电路提供开机信号。作为这些电路的“关闭信号”(SHDW#)，为低电平时，该电路无输出电压；当“关闭信号”为高电平，且电源和其他控制信号正常时，系统单元电路输出各组电源电压。
