IGBT模块中探测器的选择

　　1、电压探测器
　　1)启动时间
　　根据信号启动时间的长短考虑所使用的探测器的频率频带。其思路与示波器完全相同，在此省略。
　　2)对信号源阻抗与探测器电容的启动时间的影响

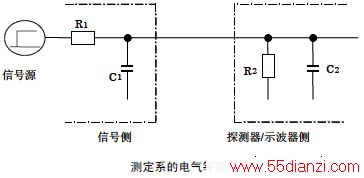

　　测定系的电气等效电路如下图所示。R₁、C₁为信号源的输出阻抗与电容，R₂、C₂为探测器和示波器的输入阻抗与输入电容。

　　C-R滤波器的启动时间（Tr）为Tr=2.2×R×C
　　图中，R、C分别如下式：

　　通过上述算式就能明确下述内容：
　　①当信号源的输出阻抗大时，启动时间变长。
　　②当探测器和示波器的电容大时，同样启动时间变长。
　　例如，用通常使用的被动型10：1探测器（C₂=9.5pF，R₂=10MΩ）来测试信号源(R₁=500Ω，C₁=2pF)的信号时，相对于不连接探测器的情况下启动时间2.2nsec而言，连接探测器后的启动时间变成12nsec，产生了很大的误差。
　　3)探测器的选择

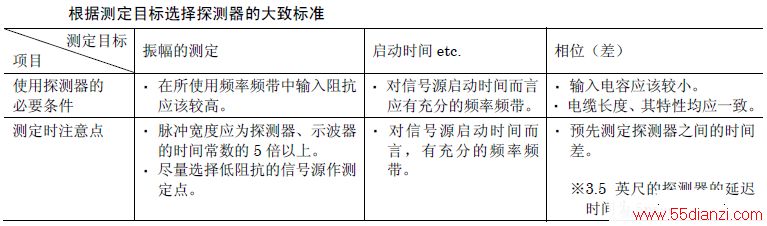

　　根据测定目标的不同，探测器的选择条件和测定时的注意事项如下表所示：

　　4)使用中的注意事项
　　为准确测试信号，必须了解探测器的特性，选择合适的探测器。探测器实际使用中的注意事项如下所述：
　　①是否选择了适应测定目标的探测器
　　②探测器的频率修正是否合理
　　③最大输入电压（耐压）是否足够
　　④探测器的负荷效果是否没有影响（选择最适合的测定点）
　　⑤接地线（地线）是否恰当
　　⑥机械上、物理上是否没有问题
　　特别是进行交换速度的高速脉冲测定时，需要注意接地的方法。在这种情况下，有可能由于接地导线的电感和探测器电容而引发谐振。特别在宽频带的示波器等中这种谐振更明显发生。处理这种谐振，可以采用缩短接地导线，或在探测器的前端接地线等方法。为此，配置了必要的适配器作为通常的附属品。

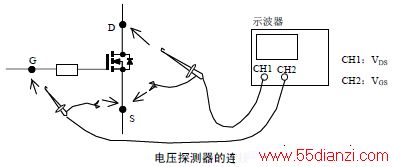

　　另外，为防止由于感应而产生杂波，如下图所示，可在多个探测器上分别接地线。但此时必须使地线连接点的电位保持相等。

　　2、电流探测器
　　1)电流探测器的选择
　　电流探测器如前所述，分直流电流探测器和交流电流探测器两种。推荐使用在高速交换动作过程中测定电流波形时有着良好抗杂波性能的后者。
　　交流电流探测器中如果流过直流电流或者低频率的交流电流，则探测器内的铁芯饱和，无法输出。因此，在测定用于直流或低频率的交流电路的IGBT的交换动作时，需要在制作并使用模拟实际动作的定时控制电路等方面下些功夫。
　　2)使用中的注意事项
　　①由于电流探测器的前端装有铁氧体磁芯，对于冲击的承受能力极弱，请注意不要跌落。
　　②请注意不得超出额定值。
　　   ·耐电压························电路电压高时测定部要套上耐压管。
　　   ·A-S（电流×时间）·········表示脉冲电流额定量。如果流过过大的电流，可能损坏探测器。
　　   ·最大RMS电流···············受到探测器中的变压器次级侧的功率电容的制约。因此，一旦超出，探测器将被烧坏。
　　③使用夹子形时，请在切实夹住的基础上进行测试。
　　④将电流探测器在电路中夹住的状态下，不得开放次级侧。（特别是在无终端负载的情况下，次级侧中会产生高电压。）
　　⑤插入阻抗
　　由于插入探测器，初级侧即电路中将发生插入阻抗。重要的是使测定对象不受插入阻抗的影响。

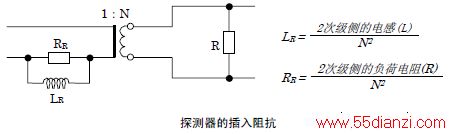

　　假设探测器是个理想型变压器，则插入阻抗如下图所示。
