TXOP/TXON，RXIP/RXIN的PCB布线尽量等长，而且尽量平行走线。
RSET_BG的电阻
连接到W5100的第1脚的RSET_BG电阻最好用1%的精密电阻，尤其是在大批量生产时，使用普通精度的电阻（5%）会给你的产品调试带来意想不到的麻烦。
电感
数字电源到模拟电源之间的电感非常重要。因为从该电感通过的电流比较大，如果电感质量不好，会产生较大的直流压降和交流噪声，严重影响W5100的工作。
有很多工程师在初期调试时都遇到过这种问题。如果没有合适的电感，可以把电感去掉，直接用导线短路。
晶体振荡
晶体振荡出现的问题最多，也最难解决。
W5100（W5300和W7100与W5100相同）的晶体振荡器有问题，问题主要表现在：
1. 振荡频率偏差较大，远远偏离25MHz；
2. 振荡幅值不够，XTLN和XTLP的最大幅度只有几百毫伏。

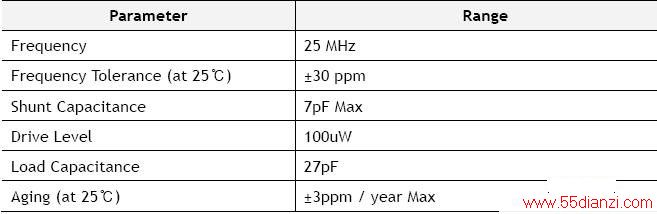

出现这种现象，主要问题是晶体，WIZnet给出的晶体参数如下：

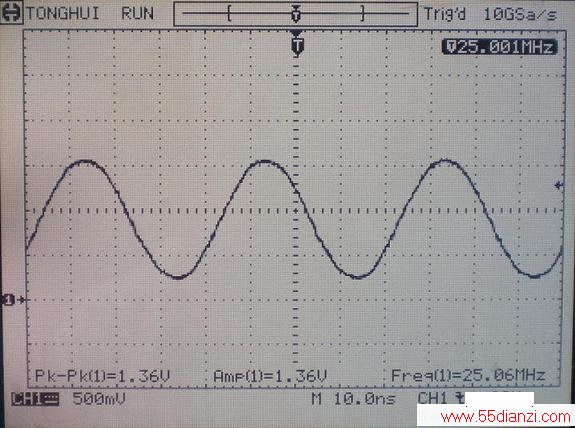

W5100的XTLN的正常波形和幅度如下：

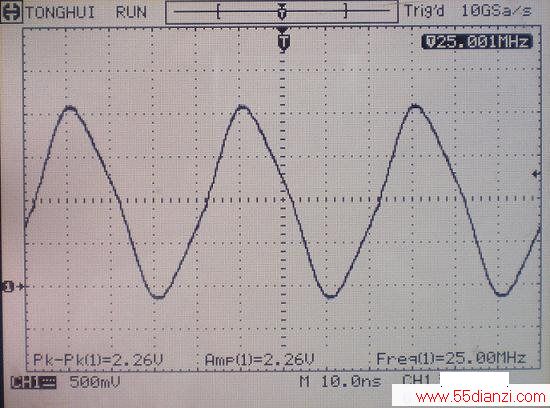

W5100的XTLP的正常波形和幅度如下：
