新型指纹锁电路设计

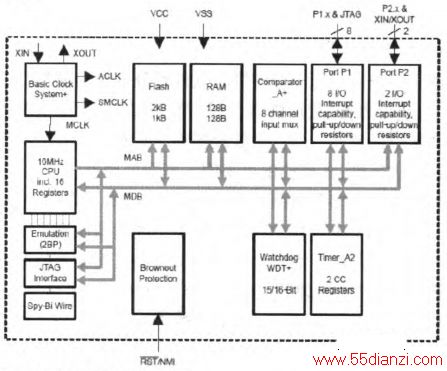

    　　图4 MSP430F2001的功能框图

    　　MSP430F200l的特性描述如下：低工作电压(1.8V-3.6V);超低功耗(活动模式为220μA at 1 MHz，2.2 V，待机模式为0.5μA,关闭模式为0.1μA);五种省电模式;从待机模式唤醒1μs。

    　　6 其它

    　　本方案中还采取了其它降功耗措施：

    　　主处理器的LDO改为DC/DC开关芯片，提高工作时的电源效率;

    　　开锁继电器的先用大电流驱动1秒使其吸合，然后通过调整控制端的占空比为30%，让其进行4秒的维持状态;

    　　7 结束语

    　　本设计通过合理选择器件，围绕低成本、低功耗、高运算性能、电池供电等特性要求优化电路，设计完成的新型指纹锁电路在性能指标、稳定性、兼容性低硬件成本方面具有非常大优势。

    　　通过本设计制作出数台样机，在仅使用两节5号电池不更换的情况下，每天开锁3次，已连续可靠的工作了2年。

    　　本设计完成的指纹锁，可以广泛应用于工业门标禁、指纹考勤、国防安全等众多领域。
