这就是光伏并网逆变器最大功率跟踪的基本原理。
3.2 最大功率跟踪算法

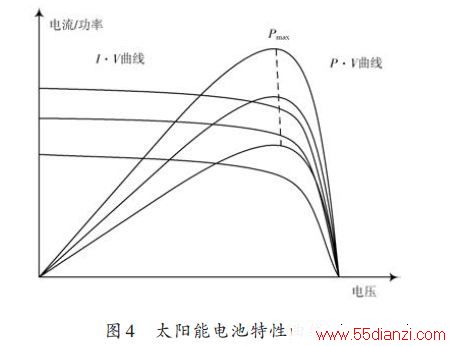

目前常用的最大功率跟踪算法主要有恒定电压跟踪法、扰动观察法、电导增量法等几种，其中电导增量法以优良的跟踪性能倍受青睐。下面简单介绍其工作原理。图4是太阳能电池特性曲线图。由图可以看出，在最大功率点的时候功率曲线斜率为0,即功率P 对电压V 的导数为0,所以有dPdU =0,又因为P=UI,所以：
由上式可知，当输出电导的变化量等于输出电导的负数时，太阳能电池工作在最大功率点。具体实现方法是：通过检测太阳能电池的输出电压和电流，根据上一个采样周期电压和电流的值计算出变化量;然后判断电压的变化量是否为零。若为零，再判断电流的变化量是否为零，若都为零，则表示阻抗一致，则参考电压Vref不变，占空比不变。若电压变化量为零，电流变化量不为零，则表示光照强度有变化，根据电流的变化方向来决定扰动方向。当电压变化量不为零时，判断是否符合上式，若符合，表示在最大功率点。若电导变化量大于负电导值，则表示功率曲线斜率为正，功率点在最大功率点左侧，需要增大Vref ,反之需要减小Vref .
4 结语
本文鉴于传统光伏并网逆变器使用工频变压器进行隔离的不足而提出了一种利用半桥LLC串联谐振电路进行隔离的光伏并网逆变器设计方案，该设计方案通过将传统变压器隔离型光伏并网逆变器和采用LLC 谐振电路隔离的光伏并网逆变器进行对比分析可知，半桥LLC 串联谐振电路能实现开光管的零电压开关，减小开关损耗，从而大大提高逆变器系统的转换效率。而且LLC谐振电路体积小，重量轻，成本低，易于实现小型化和模块化，有助于光伏并网逆变器的广泛推广使用，以此证实了改方案的具有很强的实用性。
