一种交错并联的低压大电流DC - DC变换器研究

　　图6 所示为滤波电感的电流波形， 从图6 可以看出， 4 个滤波电感的电流轮流充电， 如果一个滤波电感在充电， 其余3 个电感必须在放电， 在死区时间内， 4 个滤波电感都在放电。

　　图7 和图8 所示分别为交错并联变换器与单个倍流整流变换器结构的输出电流纹波波形， 从图7中可以看出， 4 个滤波电感的电流在滤波电容上叠加， 可以把电流的纹波减小很多。

图6  滤波电感电流波形

图7  交错并联变换器结构的输出电流纹波波形

图8  单个倍流整流变换器结构的输出电流纹波波形

　　5  实验结果

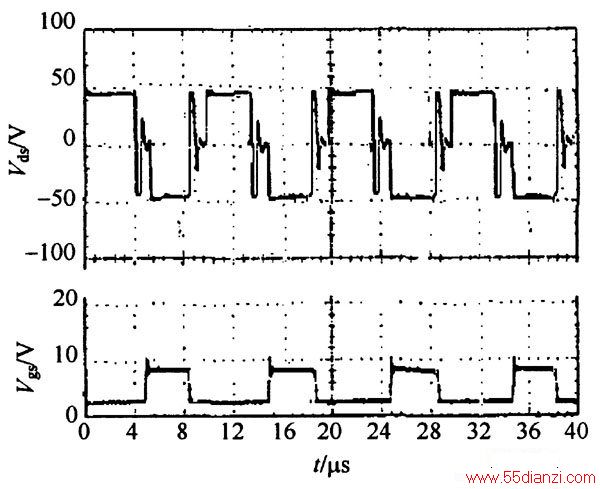

　　通过理论研究及仿真分析， 可以看出， 交错并联的低压大电流DC - DC 变换器具有良好的性能，在输出为1125 V/ 60 A 的情况下， 输出电流纹波可以降到很小。为了进一步说明这种拓扑结构的可行性， 用实验结果验证。实验电路见图4 , 实验参数和仿真相同， 最后得到如图9 所示的实验波形。图9 中， V _gs为一次侧一个MOSFET 的门极驱动电压波形， V ds则为相应的MOSFET 的栅源电压波形，从图9 可以看出， 实验结果所得波形同图5 的理论分析结果十分吻合， 所提出的方法是可行的。其中， 变压器选用R2 KB 软磁铁氧体材料制作的GU22 磁心， 原副边的匝数分别为8 匝和1 匝； 电感选用宽恒导磁材料IJ 50h 制作的环形铁心T5 - 10 - 215 ,匝数为8 匝。

图9  实验波形

　　6  结语

　　通过仿真及实验分析， 得出以下结论： 对于低压大电流DC - DC 变换器， 可以通过交错并联的方法， 进一步减小输出电流纹波， 效果十分明显；或者在同样输出电流纹波情况下， 可以极大地减小滤波电感值， 从而减小整个变换器的尺寸， 提高变换器的瞬态响应特性。所讨论的2 个倍流整流结构交错并联案例同样适应于多个倍流整流结构交错并联的情况。
