3．2 故障诊断测试

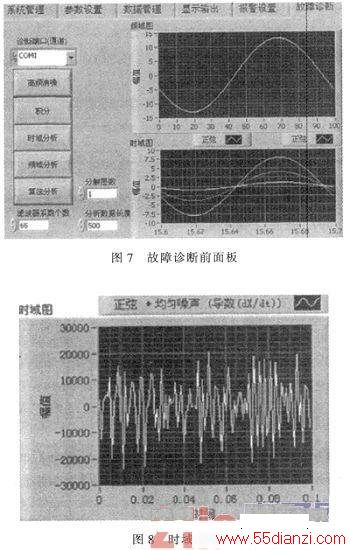

故障诊断主要完对端口分析，成对数据的高频消噪、积分、时域分析和频域分析等。得出各方面的性能。通过ARM9对数据进行处理，实现对不同通道状态数据的预处理和特征值计算。程序前面板界面如图7所示。进入“故障诊断”界面，单击时域分析和频域分析按钮，效果如下所示：时域分析包括时域波形，如图8所示。通过以上的仿真实验，可以看出整个系统连机正常，可以实现数据的存储、结果显示，以及可以对仿真出来的信号进行时域分析，频域分析，对信号进行分析处理，故障诊新。所有功能正常，可以完成各个动作，达到预期目标。
3．3 振动检测模块的测试

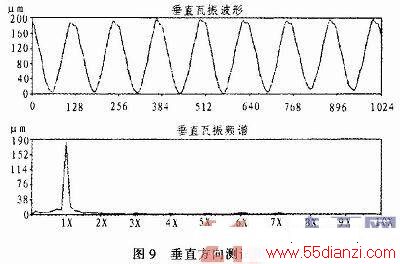

在对一大型机电设备安装检测设备监测其终端进行测试时，速度传感器安装于垂直方向。测试结果如图9所示。测得最大振幅值为200μm主要是1倍频，1X振幅值为190μm。由于1倍频幅值较大，显然存在不平衡。
4 结束语
综上所述，基于ARM9 3C2440为硬件平台的机电设备监测终端实现了机电设备运行状态监测、电参数采集与处理、机电设备运行参数存储以及终端实时显示等功能。可对机电设备的相关状况进行实时掌握，确保机电设备的正常、安全运行。使机电设备整个系统智能化、实时性显著增加。
