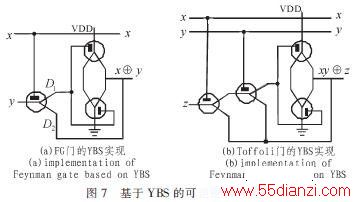

目前已经提出了多种可逆逻辑电路的物理构建方法，如利用低功耗CMOS晶体管构建可逆逻辑门，而利用电子波导Y-分支开关)Y-Branch Switch YBS)构建可逆逻辑门可以用更少的能量改变开关状态，它的打开和关闭是通过改变电子传输两个方向中的一个，而不是切换当前的开关，在正常情况下，YBS的一次开关动作大约散失0．6meV的热量，一个信息位丢失所损耗的能量为KT*Ln2，大约等价为18meV，利用YBS作为基本单元构建可逆逻辑门会更加节能。如图7所示，为利用YBS作为基本单元构建的FG门和Toffoli门，由于所有的可逆逻辑电路都能有Toffo li门实现，所以可逆脉冲分配器可以由图7所示的可逆逻辑门设计物理电路。
4 结论
文中提出了一种可逆时序电路的设计方法，以不可逆脉冲分配器为例，将其转化为可逆脉冲分配器，分析了所设计的可逆脉冲发生器的有关性能指标并对其功能进行了仿真。另外提出了可逆脉冲分配器的物理实现方法。结果表明，设计的可逆脉冲分配器能完成脉冲输出的功能。此方法还可以用于其它可逆时序逻辑电路的设计。
