自1930年代晚期电视广播开始商业运转以来，电视广播已经成为人类家庭的生活重心之一。根据统计，每人每天平均收看电视节目的时间约3-4小时。除了娱乐功能之外，电视节目也是教育、知识、新闻及信息的重要来源。尽管计算机与宽带网络逐渐普及，但对大多数人而言，电视广播的普及性与便利性，依然有其不可撼动的地位。科技进步引领电视广播相关技术不断的突破，广播信号由模拟走向数字；轻薄短小的精密电子，让用户能随时收看电视也不再是遥远的梦想。本文以联阳科技(ITE)AT9050系列芯片为例，讨论如何具体在手机、个人导航仪(PND)或便携式媒体播放器(PMP)上实现 DVB-T 数字电视接收功能。
什么是模拟电视与数字电视?
电视节目广播依传送媒介主要有三种：卫星电视(Satellite)、有线电视(Cable)与无线电视(Terrestrial)。 无线电视(Terrestrial)在支持移动接收的可行性与成本效益最高，因此在下文将主要讨论无线电视。
传统的模拟电视系统请参考图1。摄影机取得的原始画像经转换(光学影像->RGB->YUV->Composite)后，通过电视发射塔，对大众广播。用户由天线收取无线信号，由电视上呈现原始画像。此外，模拟电视依其影音格式与调变方式有NTSC、PAL与SECAM三种主要制式。

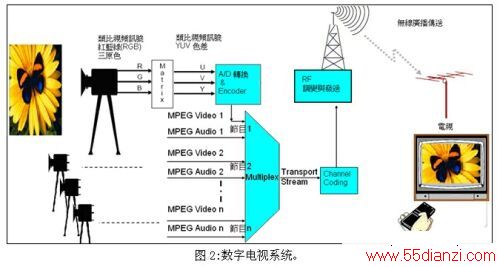

相对于模拟电视，数字电视系统的视频数据会先经过A/D数字化，再由解码器压缩为MPEG-2或H.264码流。音频信号也有类似的处理，不再赘述。因为数字电视频道可同时传送多个影音节目，由一多任务器(Multiplex)复合多路节目成一个Transport Stream，再经Channel Coding与调变后发送出去。在接收端的电视要具备解调数字电视电波与MPEG码流译码能力，方能将数字节目呈现在电视屏幕上。传统的模拟电视机可藉由机顶盒(Set Top Box)来收看数字电视。
目前，全世界的地面无线数字电视系统有四种不同规范，分别是DVB-T(欧盟主导)、ATSC(美国主导)、ISDB-T(日本主导)、D-TMB(中国主导)。在这四种规范里，目前以DVB-T在全世界范围的采用率最高。相关产业的市场规模也最被看好。请参考图3。
由表1可得知，数字电视拥有压倒性的优势。虽然除欧美日及少数先进国家外，多数国家或因经济或因政治原因，数字化过程步履蹒跚，但是关闭模拟电视改为播放数字电视已是全世界不可避免的潮流。
移动电视设计面临的关键问题
在移动设备(如手机、个人导航仪(PND)或便携式媒体播放器(PMP))上实现电视功能，主要面临以下几个关键的设计挑战和问题。
1．功耗与散热
移动设备(车辆除外)大都以电池供电，低功耗设计得以成功的关键之一是延长电池的续航能力。典型的产品应能以电池供电持续收看电视3~6小时以上。散热与功耗是一体两面的问题，高功耗产生的热量会导致轻薄短小的移动设备的散热机制更加复杂，成本也难以掌控。一般来说，TV模块部份的功耗应控制在400mW以下。
2．移动接收
所谓移动接收是指用户在交通工具上收看电视。一般希望在高速公路上行车(至少时速100公里以上)依然能顺畅接收为原则。在无线接收时，当接收端与发射端之间有相对的移动时，会有多普勒效应(Doppler effect)，导致接收频率的偏移，因此接收设备必须能补偿多普勒效应效应造成的差异值。(当相对速度为120kM/小时时，接收频率为666MHz时，多普勒效应效应频偏约为266kHz。)
以DVB-T为例，如果信号采用16QAM编码(如台湾和德国)，具备良好移动接收能力的解调芯片应能以单天线支持到时速120公里以上。如果信号采用64QAM编码(如法国和意大利)，则须以双天线(Diversity)设计方能接收良好
3．接收死角
在大多数国家，数字电视还处于开播初期，甚至只是先期试播，因此信号覆盖率未臻完备。因此，提升接收灵敏度以克服接收死角，是无线电视设计上的重要话题，特别针对移动市场而言。移动设备只配置了小型天线，而用户却可能身处恶劣接收环境中(比如一楼或者地下室)，因此设备必须有良好的接收灵敏度，扩大设备区域可用率，才能吸引更多用户。
对目前调谐器技术而言，以DVB-T信号64QAM,CR:7/8，GI:1/32 为例，大致都可支持到-80dBm以上，加上LNA甚至可到-82dBm~-83dBm。
随着模拟电视关闭，数字电视塔可望以更高功率广播，加上更多转播台的建设，相信未来接收死角的问题将不复存在。
4．处理器的能力
数字电视信号解调后为MPEG-2或H.264传输流。一般的移动设备处理器，除少数自带硬解功能外，都无法以软解方式完整地解开标清的节目内容(D1:分辨率720x576，每秒25帧)。有些处理器的软解方案虽号称可播放D1，却是以牺牲分辨率或丢帧来实现的。当屏幕较大或节目码率较高时，往往可明显看出画面质量与流畅度大打折扣。
对支持欧洲DVB-T TV解码的设备而言，节目内容采用MPEG-2压缩、分辨率720x576、每秒 25 帧，则处理传输流码率要能达到7Mbps以上。
5．电视模块尺寸
便携式设备讲究轻薄短小，如果支持电视功能的相关芯片的集成度不够高，或者芯片尺寸太大，那么要在有限空间内增加电视功能将非常困难。理想上，电视模块部份的占板面积最好低于20x25平方毫米。
了解以上潜在设计挑战和关键问题后，在挑选解决方案时便能客观地评估方案的可行性。
联阳科技(ITE)AT9050系列芯片简介

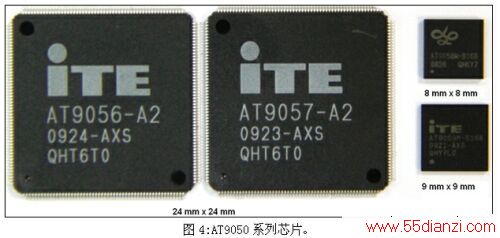

AT9050系列芯片是联阳科技(ITE)于2008年底推出最新的高集成度DVB-T电视解调及解码单芯片(SOC)，它也是世界第一颗专为便携式电视设备量身订做的DVB-T单芯片产品线。根据封装与内嵌内存的大小，AT9050系列包括AT9056、AT9057、AT9058M与AT9059M，见图4。
参考图5:AT9050系列芯片方块图。AT9050系列芯片内部包含有:(1)联阳科技最新一代高性能DVB-T解调器(DVB-T Demodulator)，可支持高速移动接收与双天线分集(Diversity combining)。(2)MPEG-2 解码硬件，完整支持D1标清(分辨率720x576，每秒25帧)视频解碼，码率达7.5Mbps以上。(3)音频DAC，可直接输出模拟line-out音频信号。(4)视频处理器：内含高效能2D绘图引擎，Scaler与Deinterlacing；支持各种RGB或YUV输出，可直接用来推动LCD屏幕，TV编码器，或摄像头输入接口(RGB或CCIR-601/656)。(5)CPU:32位RISC CPU支持MPEG与AC3音频解码与处理DVB-T相关中间层软件(Middleware)，如扫台、EPG、TeleText、字幕等。(6)内存:AT9058M与AT9059M内嵌8MB或16MB内存，系统运行不须外挂内存。

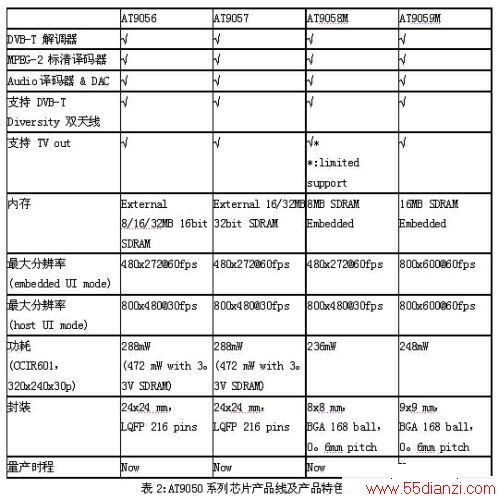

此外，AT9050系列芯片功耗极低，搭载省电型调谐器，整个TV模块耗电约介于300~350mW，因此非常适用于便携式设备。表2汇总了AT9050系列产品功能与特性。
应用联阳科技 AT9050系列芯片硬件参考设计
AT9050 系列DVB-T芯片与现行广泛使用的YUV/RGB格式的CMOS传感器摄像头在应用上的相似度极高，因此若要在在手机、GPS、PMP等移动便携式设备上集成数字电视接收功能，只要用户的软硬件平台能支持YUV/RGB格式的摄像头，就已具备集成数字电视接收功能的能力。集成的基本概念是让AT9050系列DVB-T TV的视频数据流走原先的摄像头流程，然后再加上音频流处理和I2C(或SPI、UART)的控制功能。用户也可以把数字电视模块视为是一个具有音频输出的特殊的“摄像头”来处理。
