Trident DPTV-3D芯片解决方案

　　DPTV-3D系列芯片是泰鼎公司最新开发的208PINPQFP封装、单芯片数字视频芯片，采用先进的0.25μm工艺，功耗降低30%，整机方案成本低，画质改善效果显着，应用灵活，兼容数字、模拟电视播出制式，是模拟电视到数字电视的桥梁。DPTV-3D适于大批量生产，完全兼容DPTVDX的系列软件和FeatureBox，支持2/4MBSGRAM帧缓存，方便升级到8MBSGRAM/SDRAM。

　　芯片主要特性

　　1．可编程连续变频隔行扫描和逐行扫描：隔行扫描场频支持PAL50/75/100Hz，NTSC60/120Hz；逐行扫描场频支持PAL60/75Hz，NTSC60Hz。并自适应动态探测隔行变逐行。采用特有的隔行变逐行技术，增强整个画面的清晰度和锐度，令动态图像和静态图像有相同的高清晰度。2．先进的图像处理、亮色降噪技术、动态图片增强技术，如14个动态画面质量增强(14D)功能：动态亮度瞬时改善DLTI；动态色度瞬时改善DCTI；动态扫描速度调整SVM；动态数码梳状滤波器DDCF；逐行扫描的运动图像补偿；动态帧间降噪；动态Gamma校正；动态黑电平扩展；动态亮度/对比度调整；动态自适应平滑滤波器；动态帧/扫描速度转换；动态白电平限制；动态肤色校正；动态数码SVGA显示。用以增强运动图像检测、图像边缘修正及肤色校正，自动调节图像色调、饱和度、亮度、对比度等，使之达到最佳平衡状态。

　　3．内置PAL、NTSC制式3DY/C梳状滤波器、数字解码器，支持NTSC、PAL和SECAM制式，支持1M×16SDRAM，梳状滤波器有可编程的0、1、2、3和5行，以适应所有可能的环境。

　　4．采用10bitADC，为高精度的模数转换、生成高品质的画面打下基础。

　　5．I/O接口丰富，以适应各种家电组合。支持SVGA、HDTVReady、PIP、PIW。输入形式可以是以下四种：①可选择（共享输入）SVCA/MPEG-2数码视频输入；②复合视频(CVBS)；③分量输入(YCrCb)；④S-端子(Y/C)。

　　6．VBI/ClosedCaption/VChip文本/图形OSD功能。

　　VBI/ClosedCaption是一种用于在电视信号场消隐期间传送非视频数据的新技术。ClosedCaption是在这种传输时间里用到的一种非视频数据，如方便聋哑人的文字，聋哑人观看电视节目；VChip可以提供开发防止儿童观看不宜节目的电视节目儿童锁。图形OSD采用计算机图形化原理，以任意16种不同颜色组成的同屏调色板，可自由构建具有不同视觉冲击力的视觉操作菜单界面。

　　7．具有画中画、画外画、多画面和电影屏幕3：2PullDown显示模式。采用线性和非线性全景缩放，如4：3到16：9，以及4：3到16：9之间的互换。可编程视频缩放功能，能改变缩放比例，观看静止图像和活动画面的细节。在不同显示模式中满足观众的视觉享受。

　　解决方案

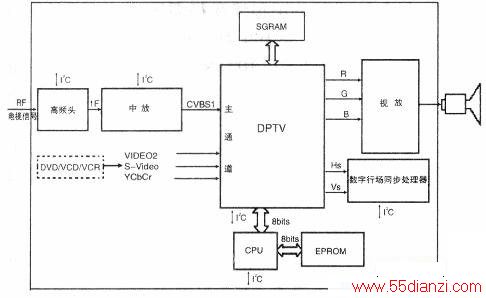

　　在目前彩电广播的制式下，该芯片可以提供彩电信号以及各种节目源的接收形式。例如图l～5就是五种解决方案。

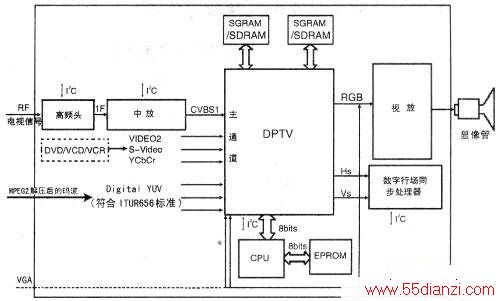

　　上图是一种小康型的解决方案。它的特点是可以兼容800×600@60Hz隔行扫描、800×600@75Hz隔行扫描、800×600@100Hz隔行扫描以及750～1250行@50Hz隔行精密显像的扫描格式。它的实施成本低，可以消除大面积闪烁，适用于小康家庭、会议，放映厅和娱乐休闲场所。

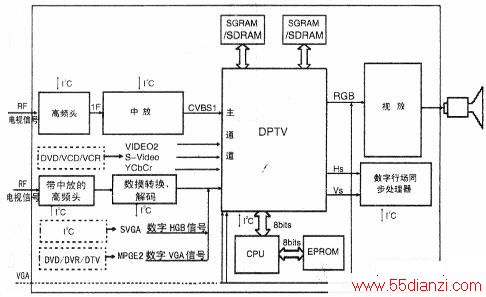

上图是一种高档彩电方案，它的特点是可以兼容800×600@60Hz与640×480@60Hz两种逐行扫描格式；具有DVD分量输入；具有可编程的5行梳状滤波器；具有操作窗口数据的OSD功能；可带VGA接口，以便接驳电脑；并可通过选择SGRAM或SDRAM的容量来决定是否采用PIP方式的方案。该种方案的彩电图像中的大面积闪烁和行间闪烁，使得图像更清晰、细腻，适用经济条件好的家庭、高层会议、展示、上网、放映厅、和高档休闲娱乐场所。

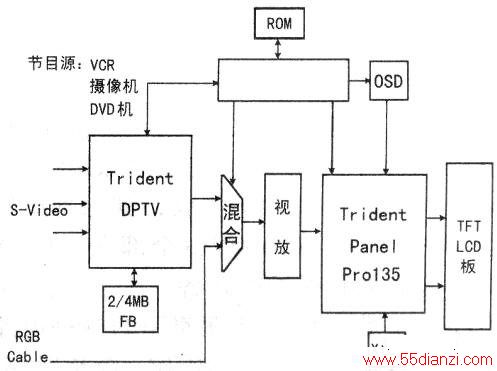

上图是一种采用液晶显示器的方案，其特点是在现在电视广播接收的条件下，具有1280×1024@60Hz逐行扫描格式。其成本不高，适用于办公室或移动条件下如车载、飞机等商务领域中应用情况。

上图是一种极品方案。它支持1920×10801@60HzHDTV格式，画面彻底无闪烁，清晰度高。适用于首脑会议、作战指挥、天气预报等高画质显示的场合。

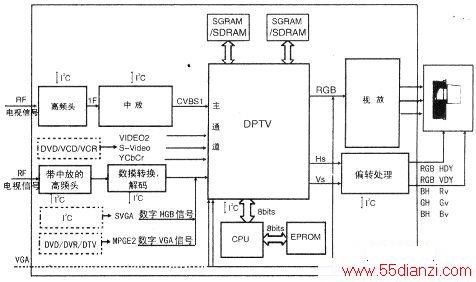

上图是背投电视的方案，它以较低的成本消除了目前背投彩电的行结构粗糙、清晰度低、画面闪烁等缺点，适用于豪华家庭影院、高级会议室、体育场馆、放映厅等场合。

　　目前国内各大彩电企业都开始采用此芯片开发新型产品，如TCL集团推出有一款可同时收看九画面（九频道）的如画彩电；康佳去年内也上市P2902数字处理逐行彩电，该彩电采用了TridentDPTV-3D芯片系列；创维集团也在积极开发新的DPTV机心平台，采用DPTV3D芯片研制具有与国际品牌的高档彩电相抗衡的，中、高价位带3D数字梳状滤波器的逐行纯平彩电，并计划在2002年春节前推出新产品；厦华电子最新研制的采用TRIDENTDPTV-3D芯片，支持SVGA显示格式的60Hz逐行彩电也将于近期问世。海信采用TRIDENTDPTV-DX芯片批量生产的胶片彩电批量投放市场，其最新研制的采用TRIDENTDPTV-3D芯片、60Hz逐行彩电也将于近期问世。长虹投影公司最新研制的采用TRIDENTDPTV-3D芯片，支持SVGA显示格式的75Hz逐行彩电也将于近期问世。
